DK-EX 30/T
DK-EX 30/T
DK-EX 30/T
DK-EX 30/T
DK-EX 30/T
DK-EX 30/T
ATEX/IECEx

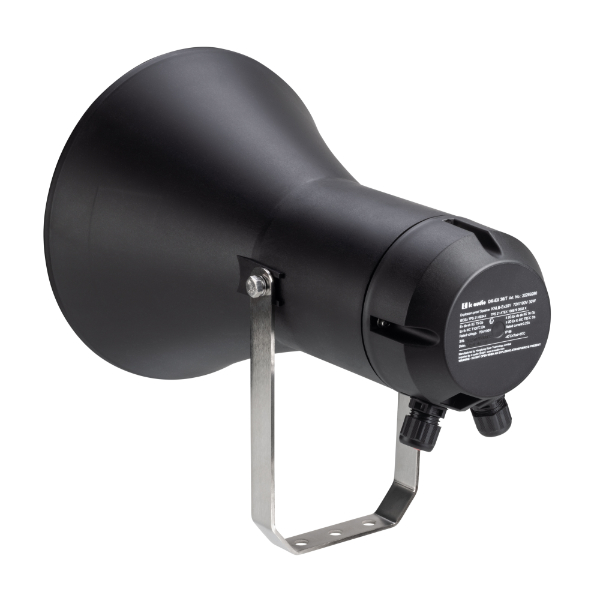

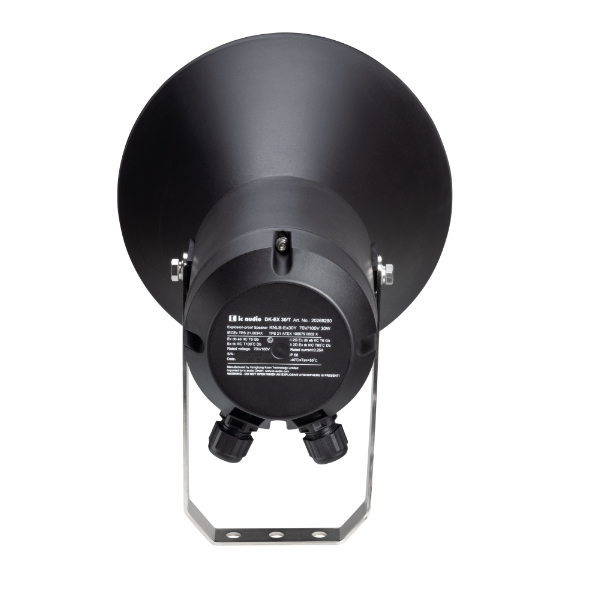

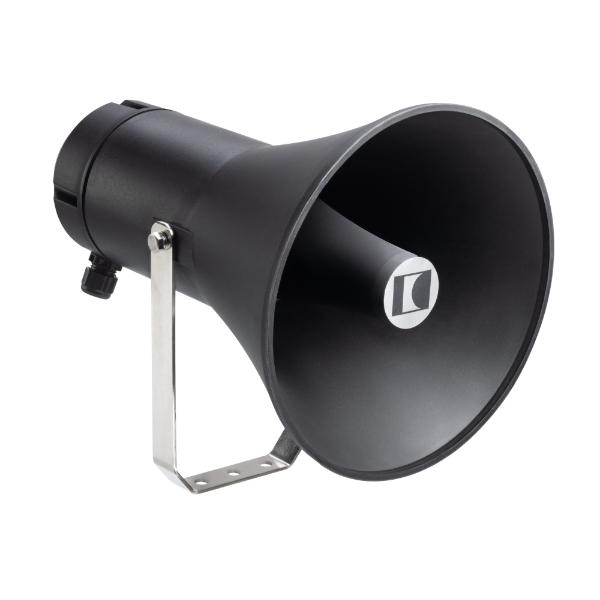

DK-EX 30/T

Artikel Nr. : 20269280

Explosionsgeschützter, wetterfester Hornlautsprecher für Gas- und Staub-Ex-Bereiche, zertifiziert gemäß ATEX, geeignet für industriellen Einsatz mit hohem Schalldruck in Innen- und Außenbereichen.

Nennbelastbarkeit
30/15/10/5 W
Anschluss
WAGO 264 Anschlussklemme
Temperaturfestigkeit
-40 / + 55 °C
Gehäuse
Polyamid, antistatisch
IP Schutzklasse
IP66
Der 30W starke Hornlautsprecher DK-EX 30/T wurde speziell für explosionsgefährdete Bereiche entwickelt und ist nach ATEX und IECEx für den Einsatz in den Zonen 1 und 2 (Gas) sowie 21 und 22 (Staub) zertifiziert. Hervorragend für den Einsatz in Chemieanlagen, Biogasanlagen, Lackierereien und Getreidesilos geeignet.

Der Lautsprecher ist mit einem 100V-Übertrager mit 4 Leistungsanpassungen ausgestattet. Das antistatische Polyamid-Gehäuse in RAL 9005 garantiert nachhaltige Stabilität. Der Lautsprecher ist außerdem mit der hohen Schutzklasse IP66 gegen die Risiken von Umwelteinflüssen gesichert und für Temperaturen von -40 bis +55 °C ausgelegt.

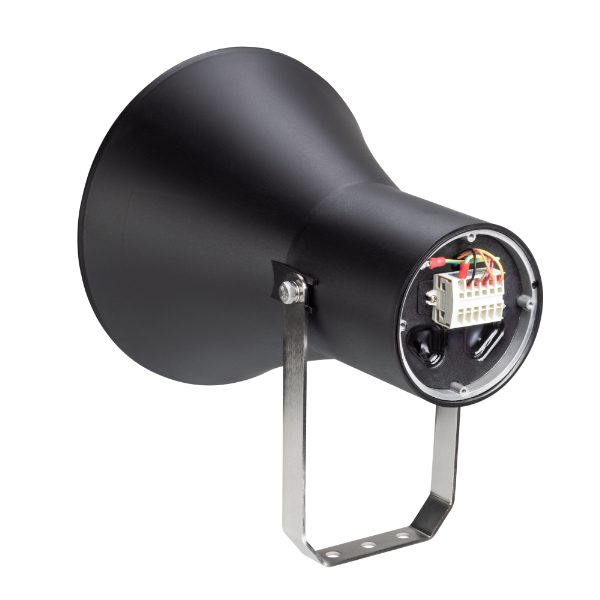

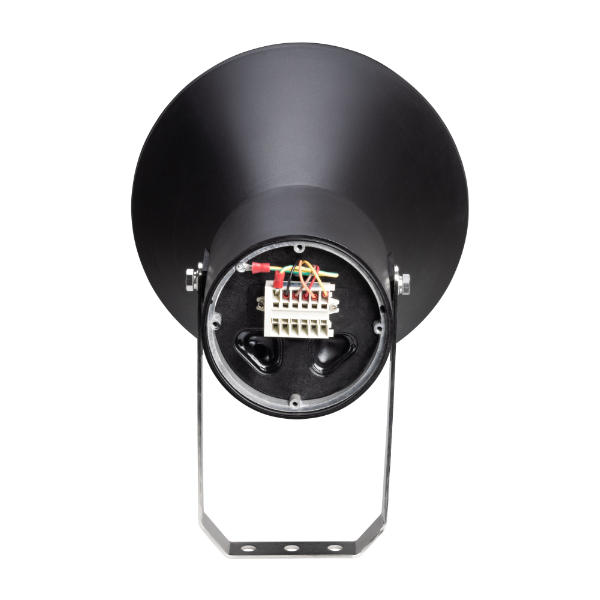

Der Anschluss erfolgt über eine WAGO 264 Anschlussklemme und eine Ex-Kabelverschraubung, während der Edelstahl-Montagebügel eine schnelle und unkomplizierte Montage ermöglicht.
Produkt
DK-EX 30/T
Artikel Nr.
20269280
Akustik
Nennbelastbarkeit
30/15/10/5 W
Impedanz (100V)
333/667/1000/2000 ohm
Übertragungsbereich
600 - 10.000 Hz
Schalldruckpegel Pmax/1m, peak
119 dB
Schalldruckpegel IEC268-5, 1W/1m
104 dB
Öffnungswinkel -6dB, 1KHz
158° h/v
Öffnungswinkel -6dB, 4KHz
33° h/v
Anschluss und Gehäuse
Anschluss
WAGO 264 Anschlussklemme
Klemmen Durchmesser
1,8 mm
Maximale Kabeldurchführung
2,5 mm²
Temperaturfestigkeit
-40 / + 55 °C
Maße
250x353 mm
Gewicht (netto)
3,7 kg
Gehäuse
Polyamid, antistatisch
Farbe
RAL 9005
Befestigung
Montagebügel
IP Schutzklasse
IP66
ATEX (EU)
Kennzeichnung Gas
II 2G Ex db eb IIC T6 Gb
Kennzeichnung Staub
II 2D Ex tb IIIC T85°C Db
Normen
EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31
Zertifikat
TPS 21 ATEX 106679 0002 X
IECEx (International)
Kennzeichnung Gas
Ex db eb IIC T5 Gb
Kennzeichnung Staub
Ex tb IIIC T100°C Db
Normen
IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31
Zertifikat
IECEx TPS 21.0034X
Spezifikationen
Verpackungseinheit
2
Eigenschaften
Aussenanwendung IP66 UV bestaendig Feuchtigkeitsschutz Wetterfest
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.

Die Schutzart IP66 wurde im Rahmen der Ex-Zertifizierung durch TÜV SÜD nach EN IEC 60079-0 bestätigt.

Hinweis zur Errichtung: Installation nach EN/IEC 60079-14. Das Gerät nicht in explosionsfähiger Atmosphäre öffnen. Reparaturen an zünddurchschlagsicheren Spalten sind nicht zulässig. Montage nur an Orten mit geringer mechanischer Gefährdung oder mit zusätzlichem mechanischem Schutz.

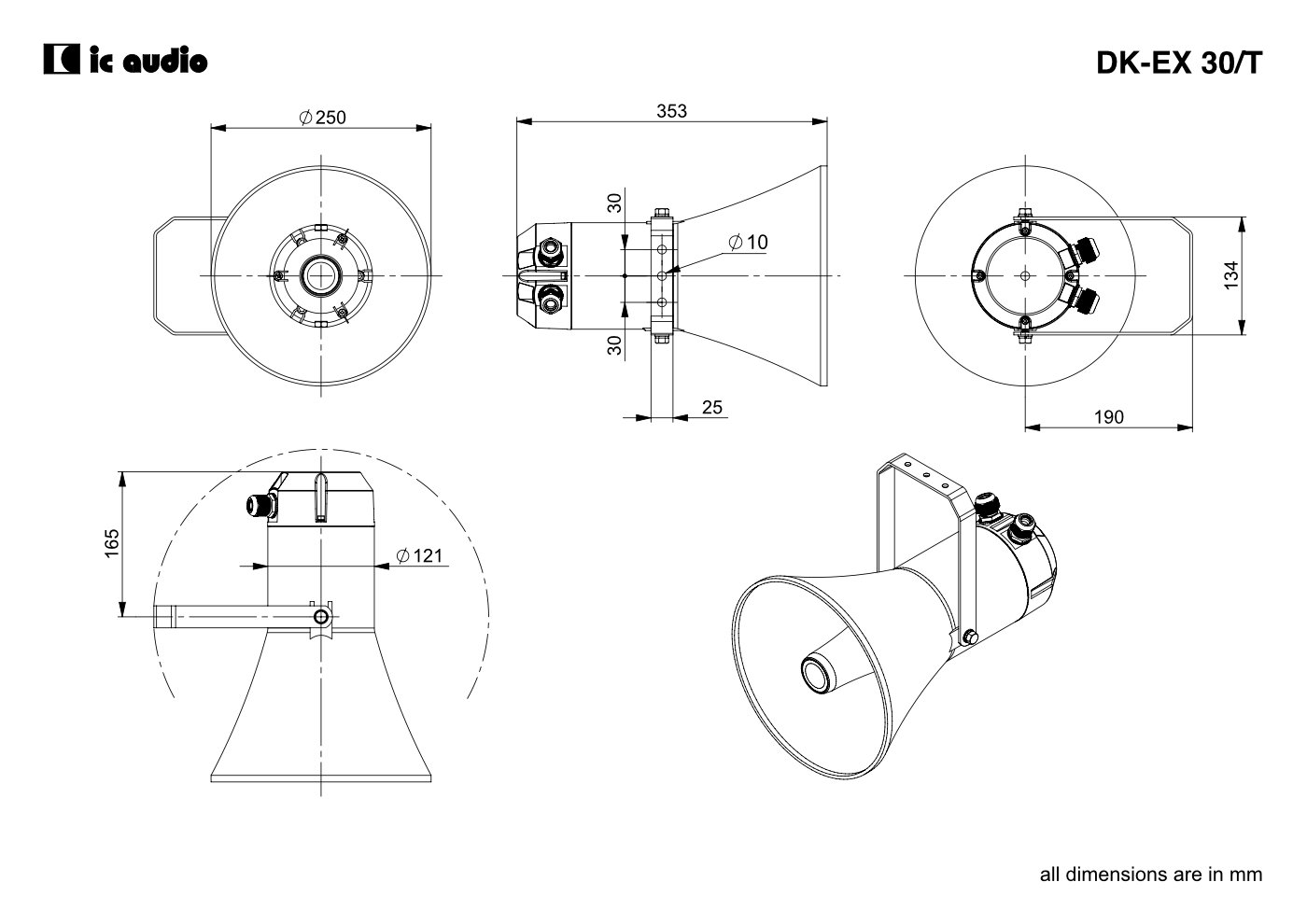

Technische Zeichnung

Technische Zeichnung
Technische Zeichnung
