EN 54-24

DL-K 16-130/T-EN54

Artikel Nr. : 20122605

16/8/4 W Typ A -10 / +55 C°

Kompakter Kugel-Lautsprecher für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Nennbelastbarkeit

16/8/4 W

Chassis ø

130 mm

Gehäuse

ABS

IP Schutzklasse

IP35

Anschluss

Keramikklemme

Der 16W starke Lautsprecher ist mit einem 130mm Breitband-Lautsprecher-Chassis und einem 100V-Übertrager mit 3 Leistungsanpassungen ausgestattet. Das schlagzähe, UV-beständige ABS-Kunststoffgehäuse (UL 94 V-2) in RAL 9010 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgen die integrierte Keramikklemme und Thermosicherung, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis.

Der Lautsprecher ist außerdem mit der Schutzklasse IP 35 gegen die Risiken von Umwelteinflüssen gesichert.

Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

Der Anschluss erfolgt über ein 4-adriges, 4,5m langes Kabel. Schnelle und unkomplizierte Montage per Befestigungshaken.

Produkt

DL-K 16-130/T-EN54

Artikel Nr.

20122605

Produkt	DL-K 16-130/T-EN54
Artikel Nr.	20122605

Akustik

Nennbelastbarkeit

16/8/4 W

Impedanz (100V)

625/1250/2500 ohm

Chassis ø

130 mm

Übertragungsbereich

130 - 13.300 Hz

Frequenzgang

130 - 23.500 Hz

Schalldruckpegel 1W/1m, peak

89,9 dB

Schalldruckpegel 1W/4m, peak

77,9 dB

Schalldruckpegel Pmax/4m, peak

89,9 dB

Schalldruckpegel IEC268-5, 1W/1m

85,0 dB

Schalldruckpegel IEC268-5, Pmax/1m

97,0 dB

Empfindlichkeit EN54-24, 1W/1m

85,0 dB

Empfindlichkeit EN54-24, 1W/4m

73,0 dB

Öffnungswinkel -6dB, 500Hz

h/v 360°

Öffnungswinkel -6dB, 1KHz

h/v 196°

Öffnungswinkel -6dB, 2KHz

h/v 132°

Öffnungswinkel -6dB, 4KHz

h/v 171°

Nennbelastbarkeit	16/8/4 W
Impedanz (100V)	625/1250/2500 ohm
Chassis ø	130 mm
Übertragungsbereich	130 - 13.300 Hz
Frequenzgang	130 - 23.500 Hz
Schalldruckpegel 1W/1m, peak	89,9 dB
Schalldruckpegel 1W/4m, peak	77,9 dB
Schalldruckpegel Pmax/4m, peak	89,9 dB
Schalldruckpegel IEC268-5, 1W/1m	85,0 dB
Schalldruckpegel IEC268-5, Pmax/1m	97,0 dB
Empfindlichkeit EN54-24, 1W/1m	85,0 dB
Empfindlichkeit EN54-24, 1W/4m	73,0 dB
Öffnungswinkel -6dB, 500Hz	h/v 360°
Öffnungswinkel -6dB, 1KHz	h/v 196°
Öffnungswinkel -6dB, 2KHz	h/v 132°
Öffnungswinkel -6dB, 4KHz	h/v 171°

Anschluss und Gehäuse

Anschluss

Keramikklemme

Klemmen Durchmesser

3,2 mm

Maximale Kabeldurchführung

8 mm²

Temperaturfestigkeit

-10 / +55 C°

Typ A/B

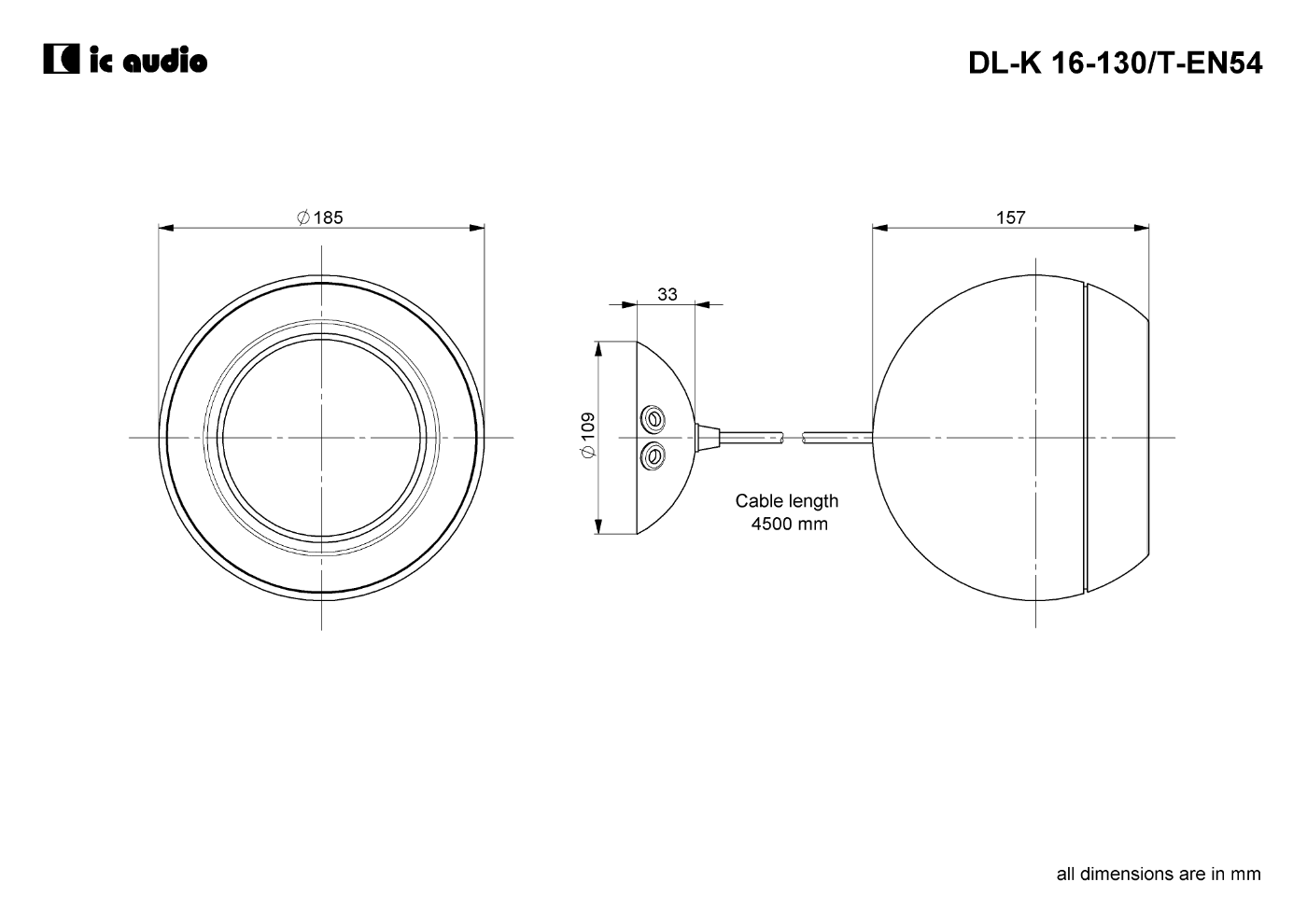

Maße

185x157 mm

Gewicht (netto)

1,50 kg

Max. Kabelquerschnitt Durchschleifen

2x2 mm²

Gehäuse

ABS

Farbe

RAL 9010

Befestigung

Befestigungshaken

IP Schutzklasse

IP35

Anschluss	Keramikklemme
Klemmen Durchmesser	3,2 mm
Maximale Kabeldurchführung	8 mm²
Temperaturfestigkeit	-10 / +55 C°
Typ A/B	A
Maße	185x157 mm
Gewicht (netto)	1,50 kg
Max. Kabelquerschnitt Durchschleifen	2x2 mm²
Gehäuse	ABS
Farbe	RAL 9010
Befestigung	Befestigungshaken
IP Schutzklasse	IP35

Zertifizierung

Ref. Nr.

005-13

ID-Code

SAA-LS05

Zertifizierungsnummer

1438-CPD-0325

Ref. Nr.	005-13
ID-Code	SAA-LS05
Zertifizierungsnummer	1438-CPD-0325

Eigenschaften

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
