DL-E 06-130/T-EN54-C

DL-E 06-130/T-EN54-C

  • hoher Schalldruckpegel
  • extrem flache Bauweise
  • antistatischer Kunststoffberührungsschutz
DL-E 06-130/T-EN54-C
DL-E 06-130/T-EN54-C

Deckeneinbau-Lautsprecher mit hochwertigem PET-Kunststoffberührungsschutz für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Der 6W starke Lautsprecher ist mit einem 130mm Breitband-Lautsprecher, einem 100V-Übertrager mit 3 Leistungsanpassungen und einem Kondensator (1µF, 250V DC) ausgestattet. Die kunststoffbeschichte Metallausführung in RAL 9016 garantiert nachhaltige Stabilität. Dank einem innovativen Luftströmungssystem, bietet der DL-E Klangeigenschaften, die einem herkömmlichen Basslautsprecher zugeschrieben werden. Eine extrem flache Bauweise ermöglicht eine geringe Einbautiefe von nur 70mm, mit unter 1 kg Produktgewicht. Für zusätzliche Betriebssicherheit sorgt die Feuchtigkeitsimprägnierung des Lautsprechers.

Der Lautsprecher ist außerdem mit der Schutzklasse IP 21C gegen die Risiken von Umwelteinflüssen gesichert. Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Dank sehr geringer Einbautiefe, besonders für Installationen mit limitierten Einbaumaßen passend. Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis erhältlich.

Der innovative PET-Kunststoffberührungsschutz ist in der Lieferung des Lautsprechers enthalten und durch ein Europäisches Patent geschützt (Veröffentlichungsnummer 2768238).

Dieser Lautsprecher ist für eine Deckenstärke von ca. 3-45 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evt. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

Artikel Nr.: 20183524-C
ProduktDL-E 06-130/T-EN54-C
Nennbelastbarkeit 6/3/1,5 W
Impedanz (100V) 1667/3333/6667 ohm
Information Übertragungsbereich 104 - 17.200 Hz
Information Frequenzgang 57 - 24.000 Hz
Information Schalldruckpegel 1W/1m, peak 98,3 dB
Information Schalldruckpegel 1W/4m, peak 86,3 dB
Information Schalldruckpegel Pmax/4m, peak 94 dB
Schalldruckpegel IEC268-5, 1W/1m 87,0 dB (plastic)
86,0 dB (metal)
Schalldruckpegel EN54-24, Pmax/4m 85,0 dB
Information Empfindlichkeit EN54-24, 1W/1m 86,8 dB
Information Empfindlichkeit EN 54-24, 1W/4m 74,8 dB (plastic)
74,2 dB (metal)
Öffnungswinkel -6dB, 500Hz plastic/metal 180°
Öffnungswinkel -6dB, 1KHz plastic/metal 180°
Öffnungswinkel -6dB, 2KHz plastic/metal 140°
Öffnungswinkel -6dB, 4KHz plastic/metal 85°/84°
Anschluss 4-polige Schraubklemme
Klemmen Durchmesser 2,5 mm
Maximale Kabeldurchführung 4,9 mm²
Temperaturfestigkeit -10 / +55 C°
Maße 181,5x65 mm (plastic)
181,5x91,5 mm (metal)
Deckenausschnitt 156 mm
Typ A/B A
IP Schutzklasse IP21
Gewicht (netto) 0,51 kg (plastic)
0,71 kg (metal)
Farbe RAL 9016
Befestigung Federschnappverschluss
Verpackungseinheit 12
Ref. Nr. 012-13
ID-Code SAA-LS12
Zertifizierungsnummer 1438-CPR-0347
CE Jahr 24
EN 54-24 Messdaten Sonderfarben Metall IP21
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.

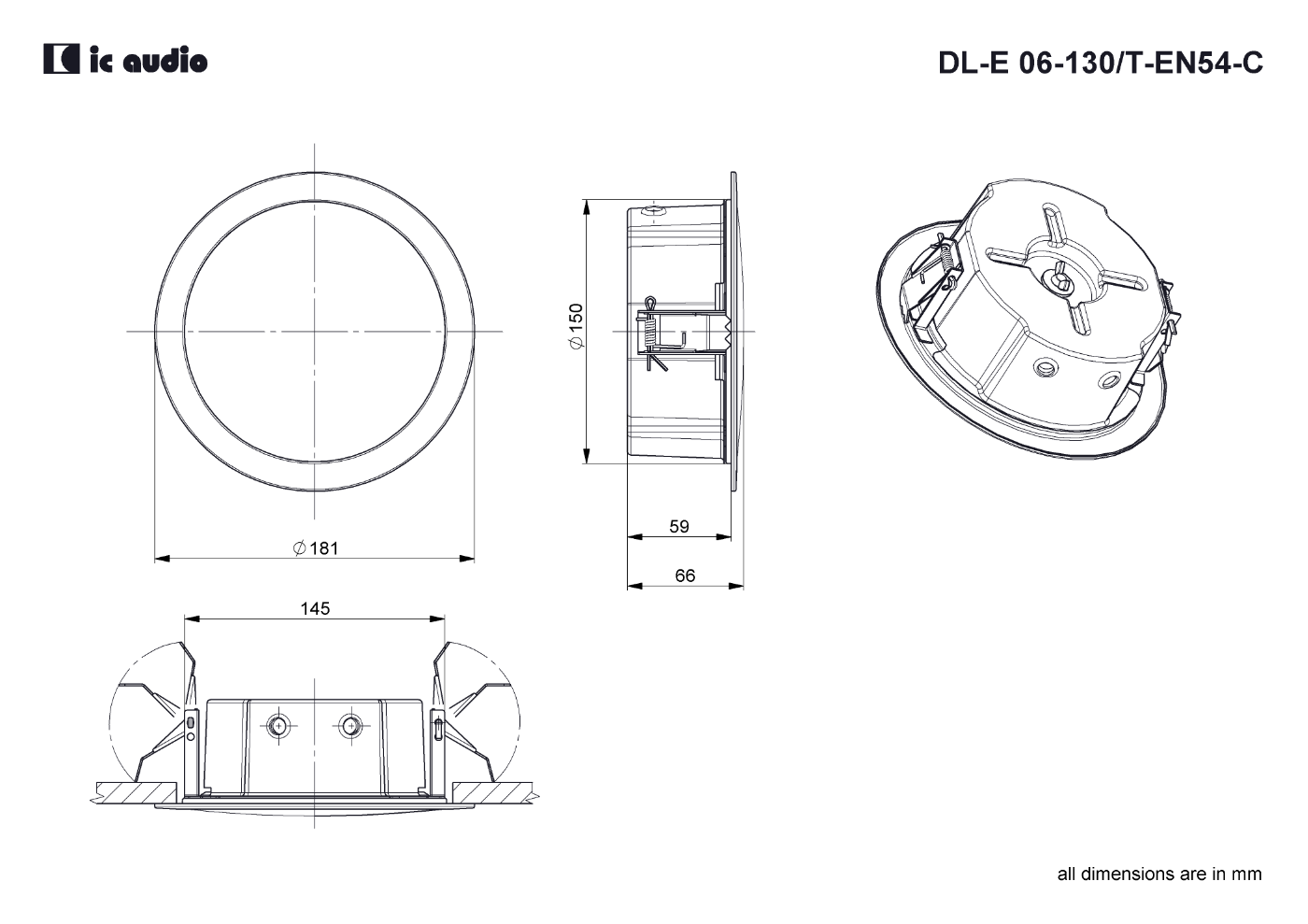

Technische Zeichnung
Empfindlichkeit
Maximalpegel
DL-E 06-130/T-EN54-C
Isobar
DL-E 06-130/T-EN54-C
Polardiagramm 500Hz
DL-E 06-130/T-EN54-C
Polardiagramm 1000Hz
DL-E 06-130/T-EN54-C
Polardiagramm 2000Hz
DL-E 06-130/T-EN54-C
Polardiagramm 4000Hz
DL-E 06-130/T-EN54-C
Polardiagramm 8000Hz
