DL-SE 06-130/T-EN54-C

DL-SE 06-130/T-EN54-C

  • rahmenloses Design
  • auch für sehr dünne Decken geeignet
  • WAGO Anschlussklemme 221
DL-SE 06-130/T-EN54-C
DL-SE 06-130/T-EN54-C
DL-SE 06-130/T-EN54-C
DL-SE 06-130/T-EN54-C

Design-Deckeneinbau-Lautsprecher mit Metall-Feuertopf für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Das rahmenlose Design der neuen Decken-Lautsprecher ist durch aktuelle LED-Leuchten inspiriert und hat jetzt schon das Zeug zu einem Klassiker. Der 6W starke Lautsprecher ist mit einem 130mm Breitband-Lautsprecher, einem 100V-Übertrager mit 3 Leistungsanpassungen und einem Kondensator (2.2 µF, 250V DC) ausgestattet. Die kunstoffbeschichtete Metallausführung mit Lochgitterabdeckung in RAL 9016 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgt die Feuchtigkeitsimprägnierung des Lautsprechers.

Der Lautsprecher ist außerdem mit der Schutzklasse IP 21C gegen die Risiken von Umwelteinflüssen gesichert. Eine schnelle und einfache Inbetriebnahme wird durch die WAGO 221 Anschlussklemme ermöglicht. Die mühelose Montage erfolgt durch den Federschnappverschluss mit kurzem Spannweg. Dank Schutzkappen an den Federenden werden mögliche Vibrationen auf ein Minimum reduziert. Die Anschlusskabel können per Gummidurchführung im Feuertopf dem Lautsprecher zugeführt werden.

Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis erhältlich. Der Feuertopf ist in der Lieferung des Lautsprechers enthalten.

Dieser Lautsprecher ist für eine Deckenstärke von ca. 1-45 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evtl. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

Artikel Nr.: 20173196-C
ProduktDL-SE 06-130/T-EN54-C
Nennbelastbarkeit 6/3/1,5 W
Impedanz (100V) 1667/3333/6667 ohm
Information Übertragungsbereich 80 - 20.000 Hz
Information Frequenzgang 64 - 21.500 Hz
Information Schalldruckpegel 1W/1m, peak 97,0 dB
Information Schalldruckpegel 1W/4m, peak 85,0 dB
Information Schalldruckpegel Pmax/4m, peak 92,7 dB
Schalldruckpegel IEC268-5, 1W/1m 90,0 dB
Schalldruckpegel EN54-24, Pmax/4m 85,0 dB
Information Empfindlichkeit EN54-24, 1W/1m 90,0 dB
Information Empfindlichkeit EN 54-24, 1W/4m 78,0 dB
Öffnungswinkel -6dB, 500Hz h/v 180°
Öffnungswinkel -6dB, 1KHz h/v 180°
Öffnungswinkel -6dB, 2KHz h/v 150°
Öffnungswinkel -6dB, 4KHz h/v 75°
Anschluss WAGO 221 Anschlussklemme
Klemmen Durchmesser 2,3 mm
Maximale Kabeldurchführung 4 mm²
Temperaturfestigkeit -10 / +55 °C
Maße 180x99 mm
Deckenausschnitt 161 - 167 mm
Typ A/B A
IP Schutzklasse IP21
Gewicht (netto) 0,78 kg
Farbe RAL 9016
Befestigung Federschnappverschluss
Verpackungseinheit 12
Ref. Nr. 001-18
ID-Code SAA-1801
Zertifizierungsnummer 1438-CPR-0642
CE Jahr 24
EN 54-24 UV bestaendig Feuchtigkeitsschutz Drahtschutz Schlagfest Messdaten Sonderfarben Metall Feuertopf IP21
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.

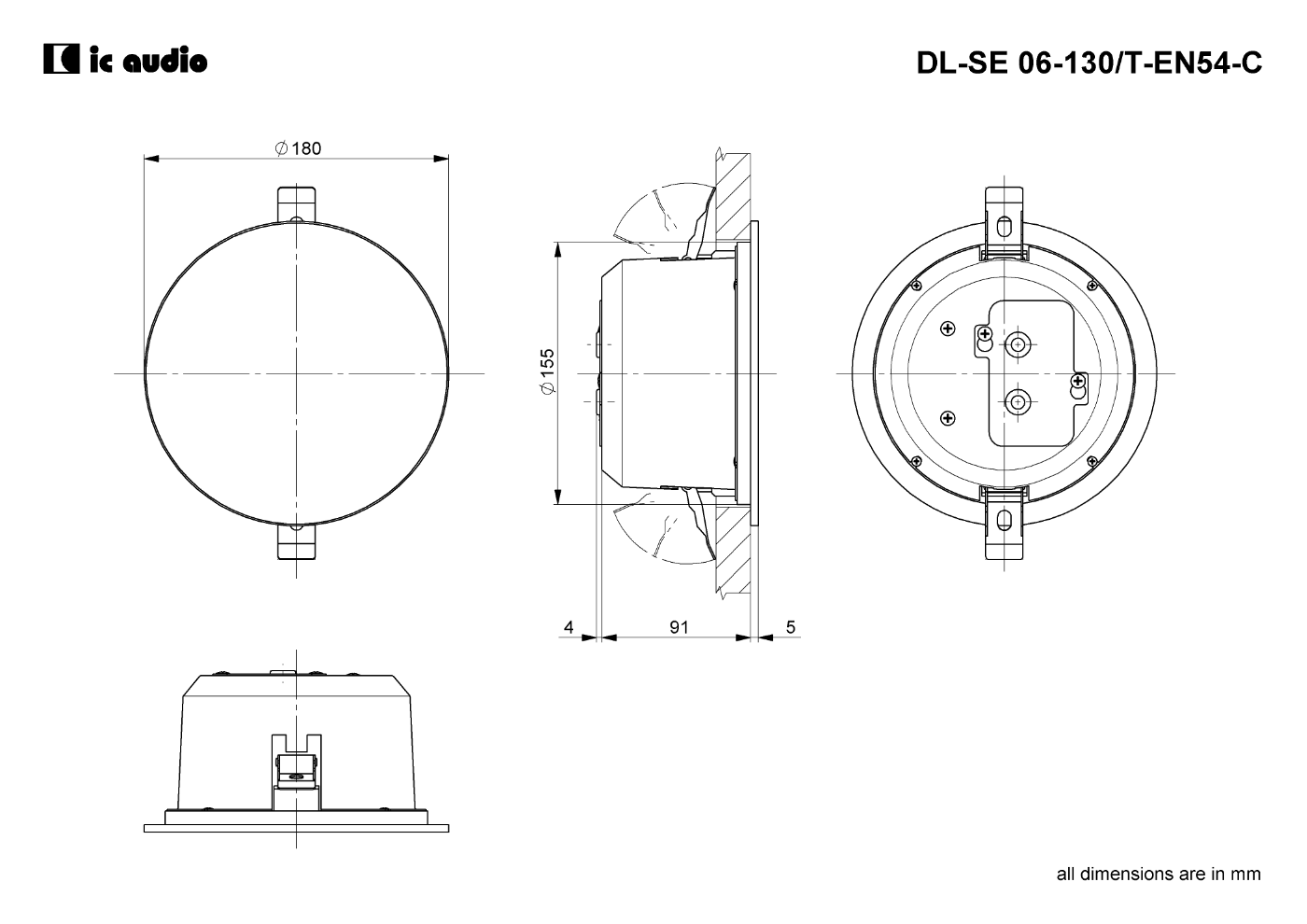

Technische Zeichnung
Empfindlichkeit
Maximalpegel
DL-SE 06-130/T-EN54-C
Isobar
DL-SE 06-130/T-EN54-C
Polardiagramm 500Hz
DL-SE 06-130/T-EN54-C
Polardiagramm 1000Hz
DL-SE 06-130/T-EN54-C
Polardiagramm 2000Hz
DL-SE 06-130/T-EN54-C
Polardiagramm 4000Hz
DL-SE 06-130/T-EN54-C
Polardiagramm 8000Hz
