DL-SE 06-66/T-EN54

DL-SE 06-66/T-EN54

  • schnelle Montage
  • rahmenloses Design
  • UV-beständig
DL-SE 06-66/T-EN54
DL-SE 06-66/T-EN54
DL-SE 06-66/T-EN54

Design-Deckeneinbau-Lautsprecher mit Metall-Feuertopf für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Der 6W starke Lautsprecher ist mit einem 66mm Breitband-Lautsprecher und einem 100V-Übertrager mit 3 Leistungsanpassungen ausgestattet. Die kunststoffbeschichte Metallausführung mit Lochgitterabdeckung in RAL 9016 garantiert nachhaltige Stabilität.

Der Lautsprecher ist außerdem mit der Schutzklasse IP 21 gegen die  Risiken von Umwelteinflüssen gesichert. Schnelle und unkomplizierte Installation über einen Federschnappverschluss mit kurzem Spannweg und WAGO Anschlussklemme.

Sonderlackierung des Lautsprechers in 4-stelliger RAL-Farbe gegen Aufpreis erhältlich. Der Feuertopf ist in der Lieferung des Lautsprechers enthalten.

Dieser Lautsprecher ist für eine Deckenstärke von ca. 2-45 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evt. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

Artikel Nr.: 20238082
ProduktDL-SE 06-66/T-EN54
Nennbelastbarkeit 6/3/1,5 W
Impedanz (100V) 1667/3333/6667 ohm
Information Übertragungsbereich 250 - 16.000 Hz
Information Frequenzgang 220 - 17.000 Hz
Information Schalldruckpegel 1W/1m, peak 91,3 dB
Information Schalldruckpegel 1W/4m, peak 79,3 dB
Information Schalldruckpegel Pmax/4m, peak 75,0 dB
Schalldruckpegel IEC268-5, 1W/1m 88,0 dB
Schalldruckpegel EN54-24, Pmax/4m 80,0 dB
Information Empfindlichkeit EN54-24, 1W/1m 85,3 dB
Information Empfindlichkeit EN 54-24, 1W/4m 73,3 dB
Öffnungswinkel -6dB, 500Hz h/v 180°
Öffnungswinkel -6dB, 1KHz h/v 180°
Öffnungswinkel -6dB, 2KHz h/v 180°
Öffnungswinkel -6dB, 4KHz h/v 127°

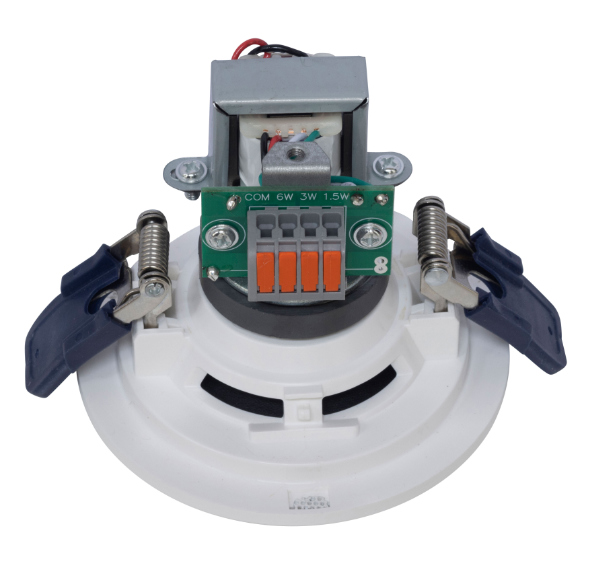

Anschluss WAGO 221 Anschlussklemme
Klemmen Durchmesser 2,3 mm
Maximale Kabeldurchführung 4,0 mm²
Temperaturfestigkeit -10 / +55 C°
Maße 105x80 mm
Deckenausschnitt 90 mm
Typ A/B A
IP Schutzklasse IP21
Gewicht (netto) 0,64 kg
Farbe RAL 9016
Befestigung Federschnappverschluss
Verpackungseinheit 12
Zertifizierungsnummer 0068-CPR-208/2024
CE Jahr 24
EN 54-24 UV bestaendig Schlagfest Messdaten Sonderfarben Metall Feuertopf IP21
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
Technische Zeichnung
Empfindlichkeit
Maximalpegel
DL-SE 06-66/T-EN54
Isobar
DL-SE 06-66/T-EN54
Polardiagramm 500Hz
DL-SE 06-66/T-EN54
Polardiagramm 1000Hz
DL-SE 06-66/T-EN54
Polardiagramm 2000Hz
DL-SE 06-66/T-EN54
Polardiagramm 4000Hz
DL-SE 06-66/T-EN54
Polardiagramm 8000Hz
