DK-MH 30/T plus-EN54

DK-MH 30/T plus-EN54

DK-MH 30/T plus-EN54
  • sehr gute Musikqualität
  • wetterfest
  • BS 5839

EN 54-24:2008
Ref. Nr.: 003-13
ID-Code: SAA-LS03
1438-CPR-0242

ic audio GmbH, Boehringerstraße 14a,
D-68307 Mannheim, Germany

CE-Symbol gemäß Richtlinie 93/68EWG

Der 30W starke 2-Wege Lautsprecher ist mit einem 100V-Übertrager mit 4 Leistungsanpassungen ausgestattet. Das schlagzähe ABS-Gehäuse in RAL 7035 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgen die integrierte Keramikklemme und Thermosicherung.

Der Lautsprecher ist außerdem mit der hohen Schutzklasse IP 66 gegen die Risiken von Umwelteinflüssen gesichert. Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

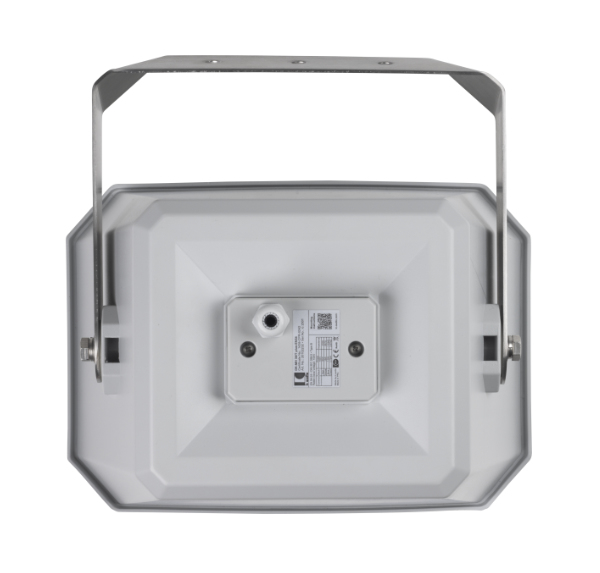

Montage per rostfreier Aluminium-Universalhalterung. Optional erhalten Sie eine Masthalterung (MB) für ca. 90-200 mm Mastdurchmesser.

ic audio logo

DK-MH 30/T plus-EN54

Technische Daten (elektrisch)
Bezeichnung DK-MH 30/T plus-EN54
Nennbelastbarkeit 30/15/7,5/3,75 W
Impedanz (100V) 333/667/1333/2667 ohm
Übertragungsbereich 237 - 21.100 Hz
Frequenzgang 65 - 24.000 Hz
Schalldruckpegel IEC268-5, 1W/1m 98,0 dB
Schalldruckpegel EN54-24, Pmax/4m 100,0 dB
Empfindlichkeit EN 54-24, 1W/4m 86,0 dB
Empfindlichkeit EN54-24, 1W/1m 98,1 dB
Öffnungswinkel -6dB, 500Hz 190° (h)
205° (v)
Öffnungswinkel -6dB, 1KHz 70 °(h)
90° (v)
Öffnungswinkel -6dB, 2KHz 85° (h)
90° (v)
Öffnungswinkel -6dB, 4KHz 80° (h)
110° (v)

Technische Daten (mechanisch)
Maße 370x255x291 mm
IP Schutzklasse IP66
Gewicht (netto) 4,9kg
Temperaturfestigkeit -25 / +70 C°
Befestigung Montagebügel
Anschluss Keramikklemme
Klemmen Durchmesser 3,2 mm
Maximale Kabeldurchführung 8 mm²
Farbe RAL 7035

Produkteigenschaften
ic audio logo

DK-MH 30/T plus-EN54

Technische Zeichnung

ic audio logo

DK-MH 30/T plus-EN54

Frequenzdiagramm

Frequenzdiagramm
Maximalpegel
ic audio logo

DK-MH 30/T plus-EN54

Isobar

Vertical
Horizontal
ic audio logo

DK-MH 30/T plus-EN54

Polardiagramm

DK-MH 30/T plus-EN54
Polardiagramm 500Hz
DK-MH 30/T plus-EN54
Polardiagramm 1000Hz
DK-MH 30/T plus-EN54
Polardiagramm 2000Hz
DK-MH 30/T plus-EN54
Polardiagramm 4000Hz
DK-MH 30/T plus-EN54
Polardiagramm 8000Hz
ic audio logo

DK-MH 30/T plus-EN54
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad basiert auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
