Bedienungs-, Installations- und Wartungsanleitung
DK 6/T RAL 9016 MED
barcode 4 260590 186669

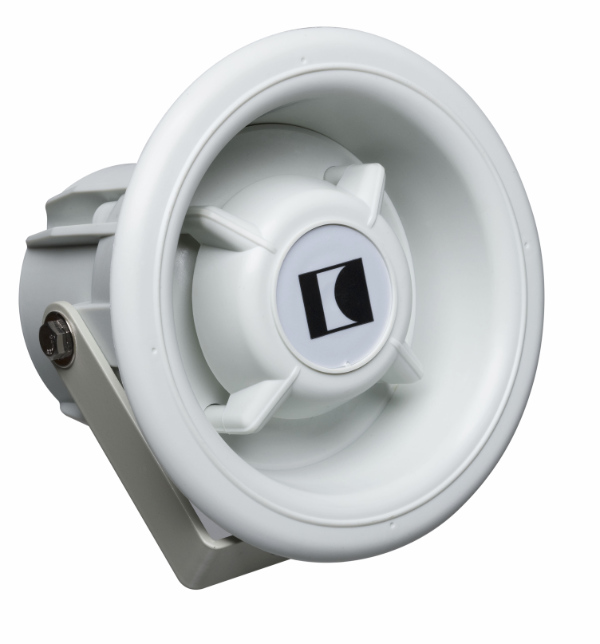

Druckkammer-Lautsprecher für Schiffsanwendungen, 6W Leistung, Zertifizierung gemäß MED/1.44b

Mechanische Daten
Farbe RAL 9016
Maße 144x150 mm
Gewicht (netto) 1,20 kg
Nennbelastbarkeit 6/3/1,5 W
Anschluss Kabel (1m)
Befestigung Montagebügel
Environmental Category: Category B (IEC 60945 - Exposed Equipment)
0098/2026 (EU) 2026/1434, item No. MED/1.44b. SOLAS 1974 as
amended, Regulation II-2/12,21,22, III/4, 6 & X/3, LSA Code VII,
HSC Code 4,8, IMO MSC.1/Circ. 808, 1369/Add.1
suitable for:
  • Cargo ships
  • Passenger ships without SRtP
  • Passenger ships with SRtP
Kompass-Sicherheitsabstand: min. 5 m
zur Vermeidung magnetischer Störungen von Navigationsinstrumenten
DK 6/T RAL 9016 MED
barcode 4 260590 186669
Montagehinweise
  1. Montagebügel mit für den Untergrund passenden Schrauben an Wand oder Decke befestigen.
  2. Lautsprecher mit den beiliegenden Edelstahlmuttern (M6) am Bügel befestigen und ausrichten.
  3. Gewünschte Leistung an der Rückseite des Lautsprechers einstellen.
  4. Das herausgeführte Anschlusskabel polrichtig mit der 100V-Lautsprecherleitung verbinden.
Eine im Gehäuse integrierte Thermosicherung trennt den Lautsprechertreiber bei übermäßiger Hitzeentwicklung (z. B. durch Brand oder einen Defekt des Treibers) automatisch von der Leitung und verhindert so einen Kurzschluss in der 100-V-Leitung. Die Thermosicherung darf unter keinen Umständen überbrückt oder entfernt werden. Überprüfen Sie bei der regelmäßigen Wartung den einwandfreien Zustand des Anschlusskabels.
