EN54
DK-MH 30/T plus-EN54
barcode 4 260590 180094

2-Wege-Musikhorn für Sprachalarmierung, 30W Leistung, Zertifizierung gemäß EN 54-24

Technische Daten
Farbe RAL 7035
Maße 370x255x291 mm
Öffnungswinkel -6dB, 500Hz 190° (h) 205° (v)
Öffnungswinkel -6dB, 1KHz 70 °(h) 90° (v)
Öffnungswinkel -6dB, 2KHz 85° (h) 90° (v)
Öffnungswinkel -6dB, 4KHz 80° (h) 110° (v)
Empfindlichkeit EN54-24, 1W/1m 98,1 dB
Empfindlichkeit EN 54-24, 1W/4m 86,0 dB
Übertragungsbereich 237 - 21.100 Hz
Frequenzgang 65 - 24.000 Hz
Schalldruckpegel IEC268-5, 1W/1m 98,0 dB
Schalldruckpegel EN54-24, Pmax/4m 100,0 dB
Nennbelastbarkeit 30/15/7,5/3,75 W
EN54
DK-MH 30/T plus-EN54
barcode 4 260590 180094

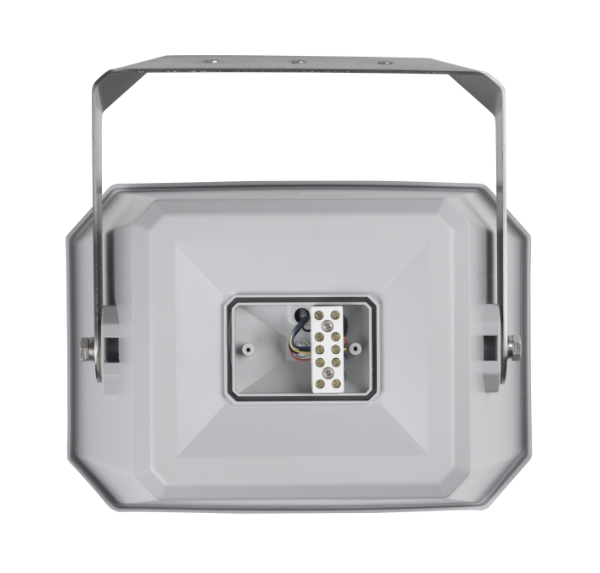

Montagehinweise
  1. Montieren Sie den U-Bügel an der Wand oder Decke mit den für den Untergrund passenden Schrauben.
  2. Falls erforderlich entfernen Sie das Lautsprechergehäuse vom U-Bügel.
  3. Das Lautsprecherkabel durch die Kabeleinführung der zuvor entfernten Gehäuserückwand stecken.
  4. Das Lautsprecherkabel an den Klemmen 100V und COM anschließen.
    Gegebenenfalls eine andere Anschlussleistung auswählen.
  5. Die Rückwand wieder sorgfältig in das Gehäuse einsetzen.
Leistungsanpassungen
black blue yellow green brown
COM 30 15 7,5 3,75
