Bedienungs-, Installations- und Wartungsanleitung
DL-S 30-130/T plus MED
barcode 4 260590 186249

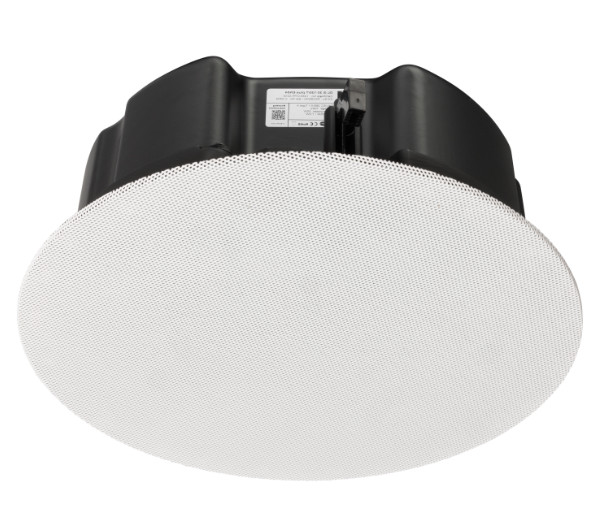

2-Wege-Deckeneinbau-Lautsprecher für Schiffsanwendungen, 30W Leistung, Zertifizierung gemäß MED/1.44b

Technische Daten
Farbe RAL 9016
Maße 320x128 mm
Deckenausschnitt 291 mm
Öffnungswinkel -6dB, 500Hz h/v 180°/180°
Öffnungswinkel -6dB, 1KHz h/v 165°/165°
Öffnungswinkel -6dB, 2KHz h/v 145°/170°
Öffnungswinkel -6dB, 4KHz h/v 75°/60°
Übertragungsbereich 70 - 20.500 Hz
Frequenzgang 60 - 21.000 Hz
Nennbelastbarkeit 30/15/7.5/3.75 (8) W
Environmental Category: Category B (IEC 60945 - Protected Equipment)
0098/2026 (EU) 2025/1533, item No. MED/1.44b. SOLAS 1974 as
amended, Regulation II-2/12,21,22, III/4, 6 & X/3, LSA Code VII,
HSC Code 4,8, IMO MSC.1/Circ. 808, 1369/Add.1
suitable for:
  • Cargo ships
  • Passenger ships without SRtP
  • Passenger ships with SRtP
Kompass-Sicherheitsabstand: 2.25 m (standard compass), 1.5 m (steering and emergency compass
zur Vermeidung magnetischer Störungen von Navigationsinstrumenten
DL-S 30-130/T plus MED
barcode 4 260590 186249
Montagehinweise
  1. Erstellen Sie den notwendigen Deckenausschnitt und prüfen Sie die Einbautiefe.
  2. Nehmen Sie das per Magnetbefestigung fixierte Lautsprechergitter ab.
  3. Führen Sie das Anschlusskabel durch den Kabeldurchgang mit der Gummitülle.
  4. Verbinden Sie das Anschlusskabel mit der Schraubklemme an der Vorderseite des Lautsprechers. Wählen Sie gegebenenfalls über den Drehschalter eine andere Leistungsanpassung.
  5. Stecken Sie die Klemme in die Stiftleiste auf der Vorderseite des Lautsprechers.
  6. Befestigen Sie ein Sicherheitsseil an der dafür vorgesehenen Öse seitlich am Lautsprecher (nicht im Lieferumfang gehalten)
  7. Führen Sie den Lautsprecher in die Decke ein, bis der Lautsprecherring der Vorderseite die Decke berührt.
  8. Verwenden Sie die drei Installationsschrauben an der Seite des Lautsprechers, um diesen in der Decke zu fixieren.
  9. Befestigen Sie das Lautsprechergitter wieder.
Um einen unterbrechungsfreien Betrieb der Beschallungs- und Sprachalarmierungsanlage im Störungsfall zu gewährleisten, ist dieser Lautsprecher mit einem integrierten Kurzschlussschutz ausgestattet.
Ein Keramik-Anschlussblock gewährleistet Hitzebeständigkeit und elektrische Isolierung des Eingangsanschlusses.
Eine Thermosicherung trennt den Lautsprechertreiber bei übermäßiger Hitzeentwicklung (z.B. durch Brand oder einen Defekt des Treibers) automatisch vom Netz und verhindert so einen Kurzschluss in der 100-V-Leitung.
Die Thermosicherung darf unter keinen Umständen überbrückt oder entfernt werden.

Achten Sie beim Anschluss an den Keramik-Anschlussblock auf die richtige Polarität. Überprüfen Sie bei der regelmäßigen Wartung den einwandfreien Zustand der Schutzkomponenten.
