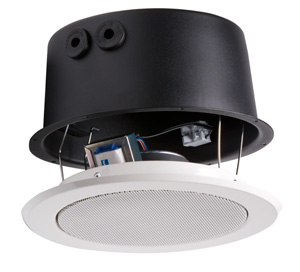

DL-FF 06-165/T

DL-FF 06-165/T

DL-FF 06-165/T DL-FF 06-165/T
  • schnelle Montage

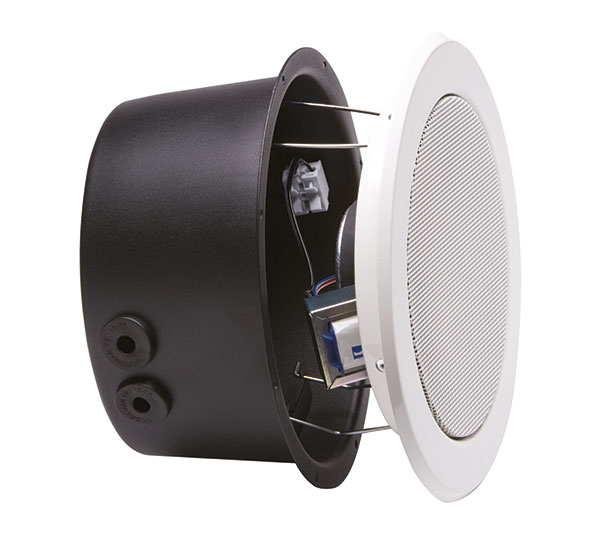

  • Betondecken-Einbautopf
  • Resonanzgehäuse

EN 54-24:2008
:
:

ic audio GmbH, Boehringerstraße 14a,
D-68307 Mannheim, Germany

CE-Symbol gemäß Richtlinie 93/68EWG

Der 6W starke Lautsprecher ist mit einem 165mm Breitband-Lautsprecher-Chassis und einem 100V-Übertrager mit 3 Leistungsanpassungen ausgestattet. Die kunstoffbeschichte Metallausführung mit Lochgitterabdeckung in RAL 9010 garantiert nachhaltige Stabilität. Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Der Anschluss erfolgt über eine 2-polige Steckverbindungsklemme. Die Anschlusskabel können per Gummidurchführung im Feuertopf dem Lautsprecher zugeführt werden.

Dieser Lautsprecher kann in Betondecken eingebaut werden.

Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis erhältlich.

ic audio logo

DL-FF 06-165/T

Technische Daten (elektrisch)
Bezeichnung DL-FF 06-165/T
Nennbelastbarkeit 6/3/1,5 W
Übertragungsbereich 125 - 23.500 Hz
Frequenzgang 100 - 23.500 Hz
Wir müssen an dieser Stelle darauf hinweisen, dass hinsichtlich der Deckenmaterialstärke bei der Vielzahl der Materialien und Hersteller von uns leider keine Aussage getroffen werden kann, welche Deckenstärke für die Montage von Deckeneinbaulautsprechern erforderlich ist, damit der Ring vollständig und bündig aufliegt. Um dies eindeutig zu prüfen, empfehlen wir den Einbau eines Musters in das vorgesehene Deckenmaterial.

Technische Daten (mechanisch)
Maße 232x104 mm
Gewicht (netto) 1,60 kg
Deckenausschnitt 200 mm
Temperaturfestigkeit -20 / +150 °C
Befestigung Federschnappverschluss
Anschluss 2-polige Steckverbindungsklemme
Farbe RAL 9010

Produkteigenschaften
ic audio logo

DL-FF 06-165/T

Technische Zeichnung

ic audio logo

DL-FF 06-165/T

Frequenzdiagramm

Frequenzdiagramm
ic audio logo

DL-FF 06-165/T

Isobar

ic audio logo

DL-FF 06-165/T
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad basiert auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
