DL-E 06-165/T

DL-E 06-165/T

DL-E 06-165/T DL-E 06-165/T
  • schnelle Montage
  • schlagfestes Gehäuse
  • bestes Preis-Leistungs-Verhältnis

EN 54-24:2008
:
:

ic audio GmbH, Boehringerstraße 14a,
D-68307 Mannheim, Germany

CE-Symbol gemäß Richtlinie 93/68EWG

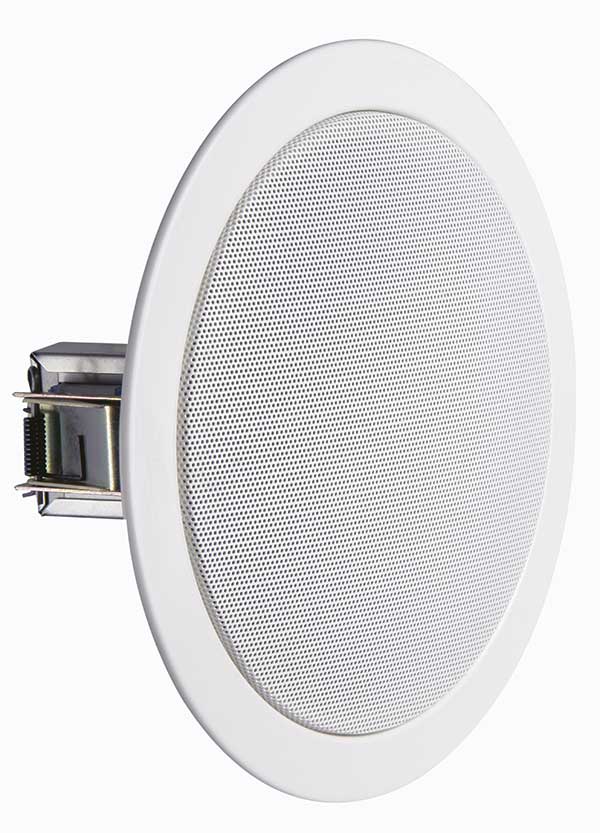

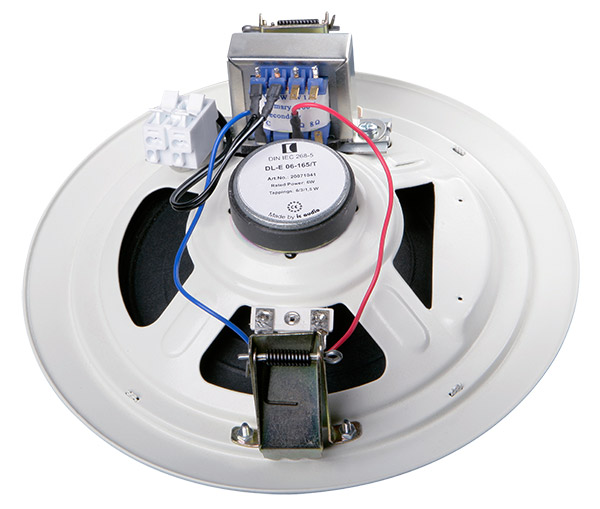

Der 6W starke Lautsprecher ist mit einem 165mm Breitband-Lautsprecher-Chassis und einem 100V-Übertrager mit 3 Leistungsanpassungen ausgestattet. Die kunststoffbeschichte Metallausführung mit Lochgitterabdeckung in RAL 9016 garantiert nachhaltige Stabilität. Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Der Anschluss erfolgt über eine 4-polige Schraubklemme. Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis erhältlich. Dieser Lautsprecher ist für eine Deckenstärke von ca. 2 – 42 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evt. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

ic audio logo

DL-E 06-165/T

Technische Daten (elektrisch)
Bezeichnung DL-E 06-165/T
Nennbelastbarkeit 6/3/1,5 W
Übertragungsbereich 64 - 21.000 Hz
Frequenzgang 55 - 24.000 Hz
Wir müssen an dieser Stelle darauf hinweisen, dass hinsichtlich der Deckenmaterialstärke bei der Vielzahl der Materialien und Hersteller von uns leider keine Aussage getroffen werden kann, welche Deckenstärke für die Montage von Deckeneinbaulautsprechern erforderlich ist, damit der Ring vollständig und bündig aufliegt. Um dies eindeutig zu prüfen, empfehlen wir den Einbau eines Musters in das vorgesehene Deckenmaterial.

Technische Daten (mechanisch)
Maße 200x55 mm
Gewicht (netto) 0,60 kg
Deckenausschnitt 170 mm
Temperaturfestigkeit -20 / +80 °C
Befestigung Federschnappverschluss
Anschluss 4-polige Schraubklemme
Farbe RAL 9016

Produkteigenschaften
ic audio logo

DL-E 06-165/T

Technische Zeichnung

ic audio logo

DL-E 06-165/T

Frequenzdiagramm

Frequenzdiagramm
ic audio logo

DL-E 06-165/T

Isobar

ic audio logo

DL-E 06-165/T
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad basiert auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
