DL 20-200/T

DL 20-200/T

DL 20-200/T DL 20-200/T
  • schnelle Montage
  • schlagfestes Gehäuse
  • hoher Wirkungsgrad

EN 54-24:2008
:
:

ic audio GmbH, Boehringerstraße 14a,
D-68307 Mannheim, Germany

CE-Symbol gemäß Richtlinie 93/68EWG

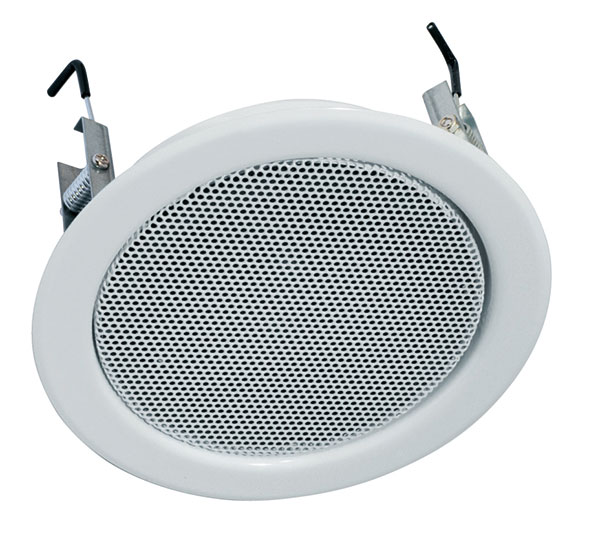

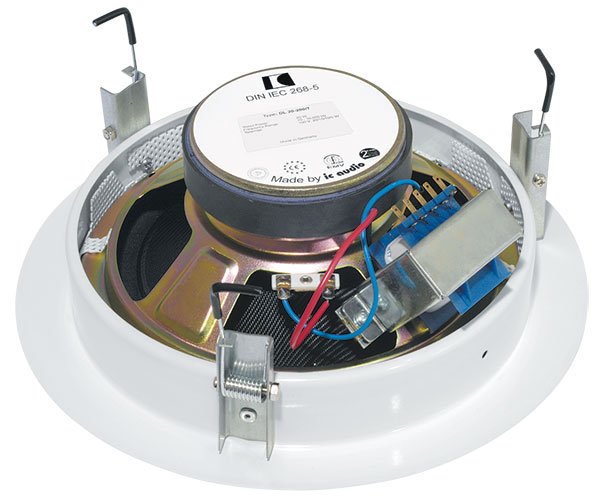

Der 20W starke Lautsprecher ist mit einem 200mm Breitband-Lautsprecher-Chassis und einem 100V-Übertrager mit 3 Leistungsanpassungen ausgestattet. Die kunstoffbeschichte Metallausführung mit Lochgitterabdeckung in RAL 9010 garantiert nachhaltige Stabilität. Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Der Anschluss erfolgt über eine 2-polige Steckverbindungsklemme.

Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis erhältlich.

Dieser Lautsprecher ist für eine Deckenstärke von ca. 10 – 45 mm geeignet. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir aber den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

ic audio logo

DL 20-200/T

Technische Daten (elektrisch)
Bezeichnung DL 20-200/T
Nennbelastbarkeit 20/15/10/5 W
Übertragungsbereich 40 - 15.800 Hz
Frequenzgang 34 - 17.600 Hz
Wir müssen an dieser Stelle darauf hinweisen, dass hinsichtlich der Deckenmaterialstärke bei der Vielzahl der Materialien und Hersteller von uns leider keine Aussage getroffen werden kann, welche Deckenstärke für die Montage von Deckeneinbaulautsprechern erforderlich ist, damit der Ring vollständig und bündig aufliegt. Um dies eindeutig zu prüfen, empfehlen wir den Einbau eines Musters in das vorgesehene Deckenmaterial.

Technische Daten (mechanisch)
Maße 267x93 mm
Gewicht (netto) 2,60 kg
Deckenausschnitt 238 mm
Temperaturfestigkeit -20 / +80 °C
Befestigung Federschnappverschluss
Anschluss 2-polige Steckverbindungsklemme
Farbe RAL 9010

Produkteigenschaften
ic audio logo

DL 20-200/T

Technische Zeichnung

ic audio logo

DL 20-200/T

Frequenzdiagramm

Frequenzdiagramm
ic audio logo

DL 20-200/T

Isobar

ic audio logo

DL 20-200/T
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad basiert auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
