DL-AB 06-200/T-EN54

DL-AB 06-200/T-EN54

  • schnelle Montage
  • höchste Ausfallsicherheit
  • BS 5839
DL-AB 06-200/T-EN54
DL-AB 06-200/T-EN54

A/B-Linien-Deckeneinbau-Lautsprecher mit Metall-Feuertopf für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Der DL-AB 06-200/T-EN54 ist mit zwei voneinander unabhängigen Lautsprechern und 100-Volt-Ausgangsübertragern konstruiert und ermöglicht die kostengünstige Versorgung über zwei getrennte (A/B-) Leitungen. Bei Ausfall einer Leitung wird durch die Lautsprecher-Redundanz der Bereich weiterhin dauerhaft beschallt. Bei jeder Installations-Position ist sowohl die A- als auch die B-Linie vorhanden und vermeidet damit eine Ausfallsituation. Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

Der 2x6W starke Lautsprecher ist mit zwei Breitband-Lautsprechern und zwei 100V-Übertragern mit 3 Leistungsanpassungen ausgestattet. Die kunststoffbeschichte Metallausführung mit Lochgitterabdeckung in RAL 9010 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgen die integrierte 2-polige Keramikklemme und Thermosicherungen, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis. Der Lautsprecher ist außerdem mit der Schutzklasse IP 55 gegen die Risiken von Umwelteinflüssen gesichert.

Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Die Anschlusskabel können per 4 Gummidurchführungen im Feuertopf dem Lautsprecher zugeführt werden. Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis erhältlich. Der Feuertopf ist in der Lieferung des Lautsprechers enthalten.

Dieser Lautsprecher ist für eine Deckenstärke von ca. 10-45 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evtl. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

Artikel Nr.: 20102182
ProduktDL-AB 06-200/T-EN54
Nennbelastbarkeit 2x6/3/1,5 W
Impedanz (100V) 2 x 1667/3333/6667 ohm
Information Übertragungsbereich 162 - 18.600 Hz (single)
159 - 16.000 Hz (double)
Information Frequenzgang 125 - 23.500 Hz (single)
120 - 23.500 Hz(double)
Information Schalldruckpegel 1W/1m, peak 98,4 dB (single)
104,8 dB (double)
Information Schalldruckpegel 1W/4m, peak 86,4 dB (single)
92,8 dB (double)
Information Schalldruckpegel Pmax/4m, peak 94,1 dB (single)
100,5 dB (double)
Schalldruckpegel IEC268-5, 1W/1m 89,0 dB
Schalldruckpegel EN54-24, Pmax/4m 85,0 dB (single)
91,0 dB (double)
Information Empfindlichkeit EN54-24, 1W/1m 89,0 dB
Information Empfindlichkeit EN 54-24, 1W/4m 77,0 dB
Öffnungswinkel -6dB, 500Hz 180° (h) s/d
180° (v) s/d
Öffnungswinkel -6dB, 1KHz 160° (h) s/d
160° (v) s/d
Öffnungswinkel -6dB, 2KHz 120° (h) 160° (v) single
75° (h) 90° (v) double
Öffnungswinkel -6dB, 4KHz 65° (h) 120° (v) single
40° (h) 60° (v) double
Kabelschuh yes
Anschluss 2-polige Keramikklemme
Klemmen Durchmesser 3,2 mm
Maximale Kabeldurchführung 8 mm² (single)
Temperaturfestigkeit -10 / +55 °C
Maße 268x136 mm
Deckenausschnitt 243 mm
Typ A/B A
IP Schutzklasse IP55
Gewicht (netto) 2,16 kg
Farbe RAL 9010
Befestigung Schnappsystem
Verpackungseinheit 5
Ref. Nr. 010-14
ID-Code SAA-LS01
Einbautiefe 135 mm
Zertifizierungsnummer 1438-CPR-0233
CE Jahr 14
BS5839 EN 54-24 UV bestaendig Feuchtigkeitsschutz Schlagfest Messdaten Sonderfarben Metall Feuertopf IP55
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.

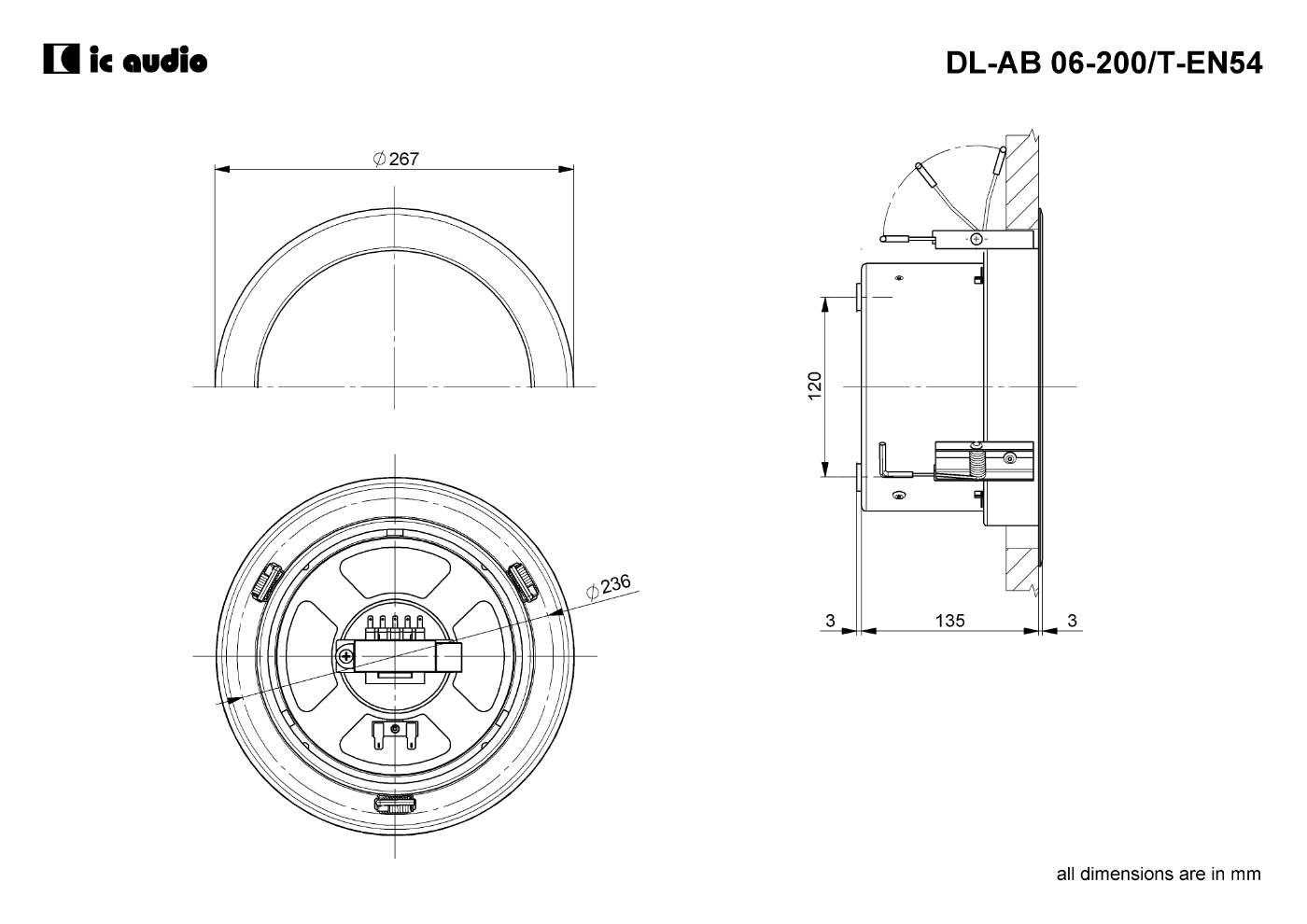

Technische Zeichnung
Empfindlichkeit
Maximalpegel
DL-AB 06-200/T-EN54
Isobar horizontal
DL-AB 06-200/T-EN54
Isobar vertikal
DL-AB 06-200/T-EN54
Polardiagramm 500Hz
DL-AB 06-200/T-EN54
Polardiagramm 1000Hz
DL-AB 06-200/T-EN54
Polardiagramm 2000Hz
DL-AB 06-200/T-EN54
Polardiagramm 4000Hz
DL-AB 06-200/T-EN54
Polardiagramm 8000Hz
