WA-AB 06-100/T-EN54V

WA-AB 06-100/T-EN54V

  • Ballwurfsicher
  • Wand- und Deckenmontage
  • BS 5839
WA-AB 06-100/T-EN54V

Ballwurfsicherer A/B-Linien-Wand-Aufbau-Lautsprecher für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Der WA-AB 06-100/T-EN54V ist mit zwei voneinander unabhängigen Lautsprechern und 100-Volt-Ausgangsübertragern konstruiert und ermöglicht die kostengünstige Versorgung über zwei getrennte (A/B-) Leitungen. Bei Ausfall einer Leitung wird durch die Lautsprecher-Redundanz der Bereich weiterhin dauerhaft beschallt. Bei jeder Installations-Position ist sowohl die A- als auch die B-Linie vorhanden und vermeidet damit eine Ausfallsituation. Hervorragend für den Einsatz in Sportstätten und Schulen qualifiziert. Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

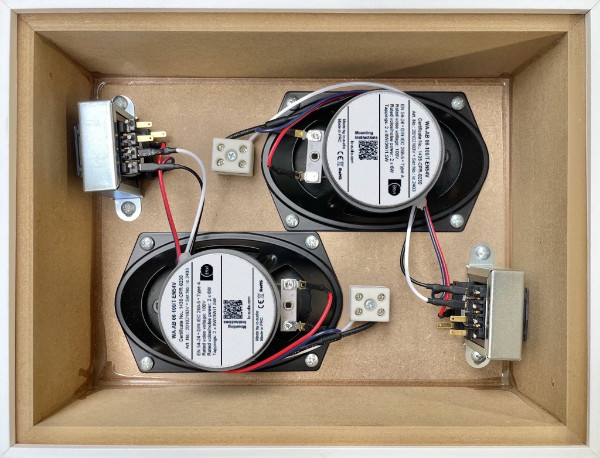

Der 2x6W starke Lautsprecher ist mit zwei Breitband-Lautsprecher und zwei 100V-Übertragern mit 3 Leistungsanpassungen ausgestattet. Das hochverdichtete, schlagfeste MDF-Holzgehäuse in weiß sorgt für einen resonanzarmen Klang. Eine robuste Lochgitterabdeckung aus Stahlblech sorgt für durchgehende Stabilität. Für zusätzliche Betriebssicherheit sorgen die integrierte 2-polige-Keramikklemme und Thermosicherungen, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis.

Der Lautsprecher ist außerdem mit der hohen Schutzklasse IP 54 gegen die Risiken von Umwelteinflüssen gesichert. Schnelle und unkomplizierte Montage per Schrauben.

Artikel Nr.: 20102183V
ProduktWA-AB 06-100/T-EN54V
Nennbelastbarkeit 2x 6/3/1,5 W
Impedanz (100V) 2 x 1667/3333/6667 ohm
Information Übertragungsbereich 227 - 14.600 Hz (single)
224 - 14.300 Hz (double)
Information Frequenzgang 165 - 23.500 Hz (single)
162 - 23.500 Hz (double)
Information Schalldruckpegel 1W/1m, peak 100,7 dB (single)
105,9 dB (double)
Information Schalldruckpegel 1W/4m, peak 88,7 dB (single)
93,9 dB (double)
Information Schalldruckpegel Pmax/4m, peak 96,4 dB (single)
101,6 dB (double)
Schalldruckpegel IEC268-5, 1W/1m 91,0 dB
Schalldruckpegel EN54-24, Pmax/4m 85,0 dB (single)
88,0 dB (double)
Information Empfindlichkeit EN54-24, 1W/1m 91,6 dB
Information Empfindlichkeit EN 54-24, 1W/4m 79,6 dB
Öffnungswinkel -6dB, 500Hz single h/v 175°
double h/v 180°
Öffnungswinkel -6dB, 1KHz single h/v 180°/160°
double h/v 145°/130°
Öffnungswinkel -6dB, 2KHz single h/v 150°/135°
double h/v 90°/80°
Öffnungswinkel -6dB, 4KHz single h/v 105°/90°
double h/v 50°/40°
Kabelschuh yes
Anschluss 2-polige Keramikklemme
Klemmen Durchmesser 3,2 mm
Maximale Kabeldurchführung 8 mm² (single)
Temperaturfestigkeit - 10 / +55 °C
Maße 252x194x82 mm
Typ A/B A
IP Schutzklasse IP54
Gewicht (netto) 2,24 kg
Farbe weiß
Befestigung Schrauben
Verpackungseinheit 8
Ref. Nr. 008-13
ID-Code SAA-LS08
Zertifizierungsnummer 1438-CPR-0230
CE Jahr 12
IP54 BS5839 EN 54-24 Ballwurfsicher Feuchtigkeitsschutz Messdaten
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
Technische Zeichnung
Empfindlichkeit
Maximalpegel
WA-AB 06-100/T-EN54V
Isobar horizontal
WA-AB 06-100/T-EN54V
Isobar vertikal
WA-AB 06-100/T-EN54V
Polardiagramm 500Hz
WA-AB 06-100/T-EN54V
Polardiagramm 1000Hz
WA-AB 06-100/T-EN54V
Polardiagramm 2000Hz
WA-AB 06-100/T-EN54V
Polardiagramm 4000Hz
WA-AB 06-100/T-EN54V
Polardiagramm 8000Hz
