DA-P 20-130/T-EN54

DA-P 20-130/T-EN54

  • schnelle Montage
  • schlagzäher ABS-Kunststoff
  • BS 5839
DA-P 20-130/T-EN54

Robuster Soundprojektor für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Der 20W starke Lautsprecher ist mit einem 130mm Breitband-Lautsprecher und einem 100V-Übertrager mit 4 Leistungsanpassungen ausgestattet. Ein robustes, ABS-Kunststoff-Gehäuse in weiß, sowie ein stabiler Aluminium-Montagebügel gewährleisten eine dauerhafte Installation dieses Lautsprechers.

Für zusätzliche Betriebssicherheit sorgen die in einem Kabelabzweigkasten integrierte 2-polige-Keramikklemme und Thermosicherung, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis.

Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

Optional erhalten Sie eine Masthalterung (MB) für ca. 90-200 mm Mastdurchmesser.

Artikel Nr.: 20142815
ProduktDA-P 20-130/T-EN54
Nennbelastbarkeit 20/10/5/2,5 W
Impedanz (100V) 500/1000/2000/4000 ohm
Information Übertragungsbereich 150 - 20.000 Hz
Information Frequenzgang 120 - 21.000 Hz
Information Schalldruckpegel 1W/1m, peak 99,5 dB
Information Schalldruckpegel 1W/4m, peak 87,5 dB
Information Schalldruckpegel Pmax/4m, peak 100,5 dB
Schalldruckpegel IEC268-5, 1W/1m 87,0 dB
Schalldruckpegel EN54-24, Pmax/4m 89,0 dB
Information Empfindlichkeit EN54-24, 1W/1m 87,0 dB
Information Empfindlichkeit EN 54-24, 1W/4m 75,0 dB
Öffnungswinkel -6dB, 500Hz 360°
Öffnungswinkel -6dB, 1KHz 230°
Öffnungswinkel -6dB, 2KHz 110°
Öffnungswinkel -6dB, 4KHz 58°
Anschluss 2-polige Keramikklemme
Klemmen Durchmesser 3,2 mm
Maximale Kabeldurchführung 8 mm²
Temperaturfestigkeit -25 / +70 C°
Maße 137 x 222mm
Typ A/B B
IP Schutzklasse IP66
Gewicht (netto) 1,44kg
Farbe weiß
Befestigung Montagebügel
Verpackungseinheit 8
Ref. Nr. 020-14
ID-Code SAA-LS20
Zertifizierungsnummer 1438-CPR-0388
CE Jahr 14
BS5839 EN 54-24 Aussenanwendung IP66 UV bestaendig Wetterfest Messdaten
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.

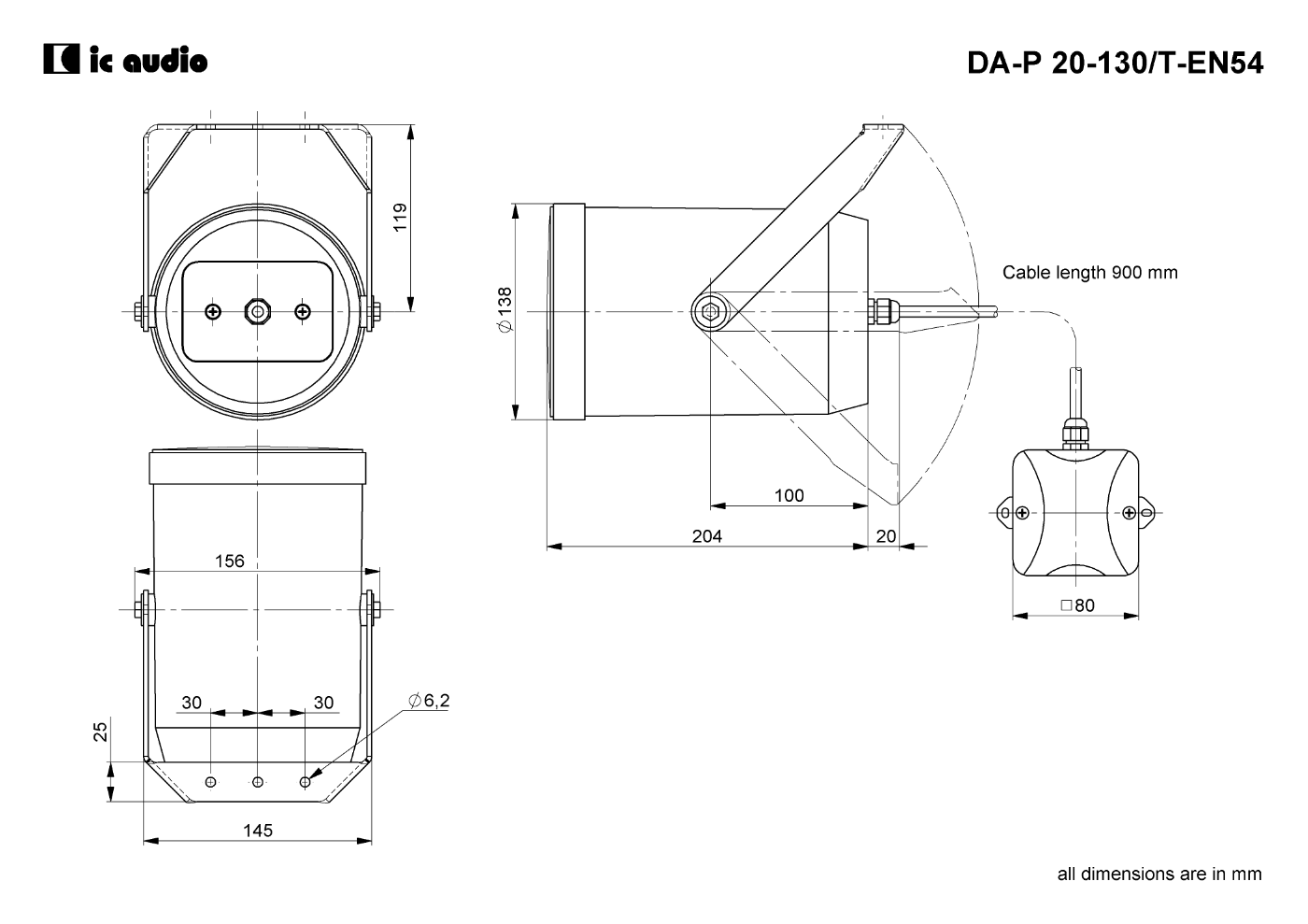

Technische Zeichnung
Empfindlichkeit
Maximalpegel
DA-P 20-130/T-EN54
Isobar
DA-P 20-130/T-EN54
Polardiagramm 500Hz
DA-P 20-130/T-EN54
Polardiagramm 1000Hz
DA-P 20-130/T-EN54
Polardiagramm 2000Hz
DA-P 20-130/T-EN54
Polardiagramm 4000Hz
DA-P 20-130/T-EN54
Polardiagramm 8000Hz
