Artikel Nr. : 20102182-W
A/B-Linien-Deckeneinbau-Lautsprecher mit Metall-Feuertopf für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.
Der DL-AB 06-200/T-EN54W ist mit zwei voneinander unabhängigen Lautsprechern und 100-Volt-Ausgangsübertragern konstruiert und ermöglicht die kostengünstige Versorgung über zwei getrennte (A/B-) Leitungen. Bei Ausfall einer Leitung wird durch die Lautsprecher-Redundanz der Bereich weiterhin dauerhaft beschallt.
Der 2x6W starke Lautsprecher ist mit zwei Breitband-Lautsprechern und zwei 100V-Übertragern mit 3 Leistungsanpassungen ausgestattet. Die kunststoffbeschichtete Metallausführung mit Lochgitterabdeckung in RAL 9010 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgen die Feuchtigkeitsimprägnierungen der Lautsprecher-Chassis. Schneller und komfortabler Anschluss des Lautsprechers per WAGO 221 Anschlussklemme. Der Lautsprecher ist außerdem mit der Schutzklasse IP 21C gegen die Risiken von Umwelteinflüssen gesichert.
Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Die Anschlusskabel können über 4 Gummidurchführungen im Feuertopf zugeführt werden. Sonderlackierung in 4-stelliger RAL- oder NCS-Farbe ist gegen Aufpreis erhältlich. Der Feuertopf ist in der Lieferung des Lautsprechers enthalten.
Dieser Lautsprecher ist für eine Deckenstärke von ca. 10-45 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evtl. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.
| Produkt | DL-AB 06-200/T-EN54W |
| Artikel Nr. | 20102182-W |
| Nennbelastbarkeit | 2x6/3/1,5 W |
| Impedanz (100V) | 2 x 1667/3333/6667 ohm |
| Chassis ø | 100 mm |
| Übertragungsbereich | 162 - 18.600 Hz (single) | 159 - 16.000 Hz (double) |
| Frequenzgang | 125 - 23.500 Hz (single) | 120 - 23.500 Hz (double) |
| Schalldruckpegel 1W/1m, peak | 98,4 dB (single) | 104,8 dB (double) |
| Schalldruckpegel 1W/4m, peak | 86,4 dB (single) | 92,8 dB (double) |
| Schalldruckpegel Pmax/4m, peak | 94,1 dB (single) | 100,5 dB (double) |
| Schalldruckpegel IEC268-5, Pmax/1m | 96,8 dB (single) | 99,8 dB (double) |
| Empfindlichkeit EN54-24, 1W/4m | 77,0 dB (single) | 80,8 dB (double) |
| Öffnungswinkel -6dB, 500Hz | 180° h/v (s/d) |
| Öffnungswinkel -6dB, 1KHz | 160° h/v (s/d) |
| Öffnungswinkel -6dB, 2KHz | 120°/160° h/v (single) | 75°/90° h/v (double) |
| Öffnungswinkel -6dB, 4KHz | 65°/120° h/v (single) | 40°/60° h/v (double) |
| Anschluss | WAGO 221 Klemme |
| Klemmen Durchmesser | 2,3 mm |
| Maximale Kabeldurchführung | 4 mm² (single) |
| Temperaturfestigkeit | -20 / +80 °C |

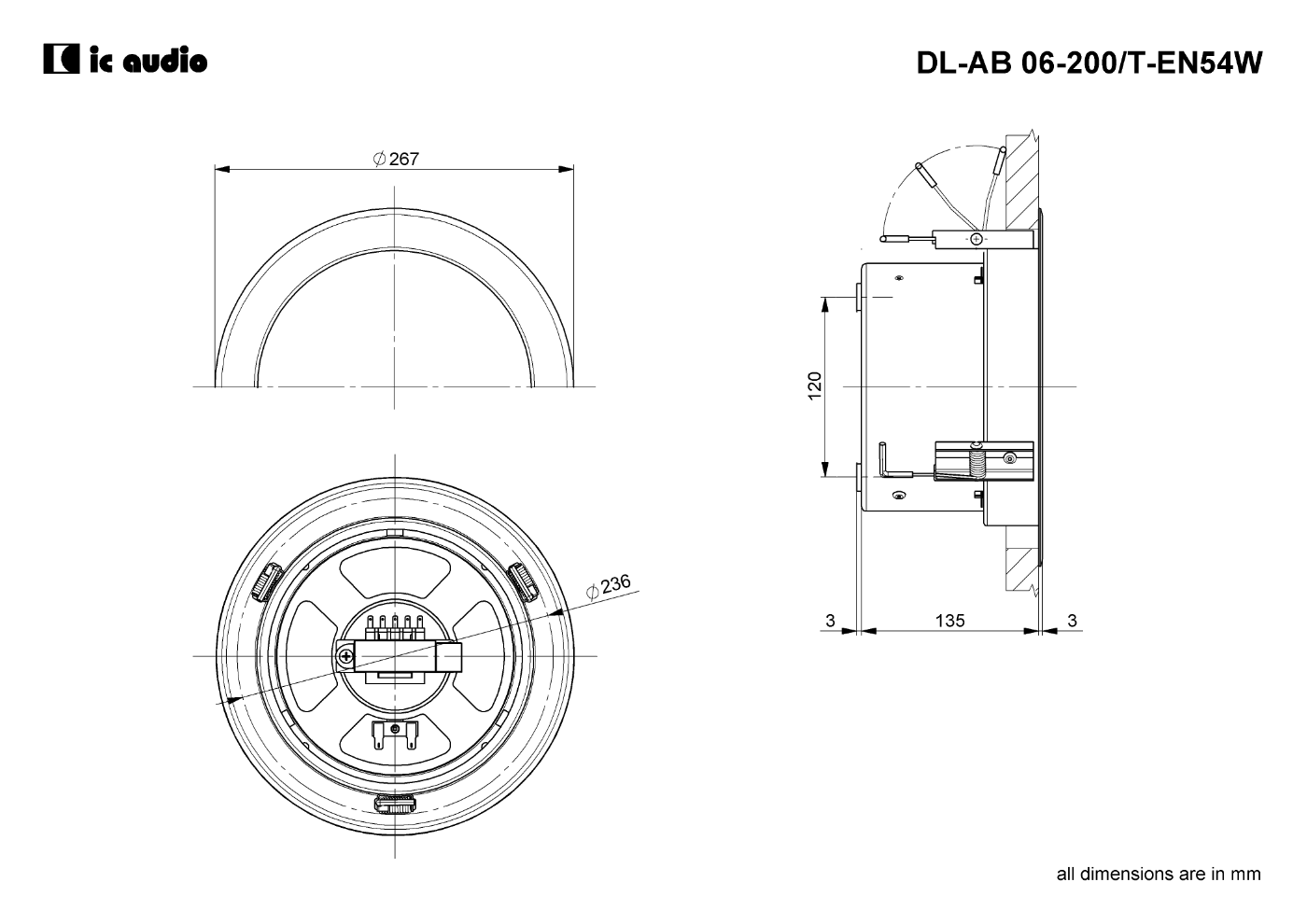

| Maße | 267x136 mm |
| Deckenausschnitt | 243 mm |
| Gewicht (netto) | 2,16 kg |
| Max. Kabelquerschnitt Durchschleifen | 4 mm² (single) |
| Gehäuse | Metall |
| Farbe | RAL 9010 |
| Befestigung | Schnappsystem |
| IP Schutzklasse | IP55 |
| Ref. Nr. | 010-18 |
| ID-Code | SAA-LS01 |
| Zertifizierungsnummer | 1438-CPR-1119 |
