DL-E 06-165/T-EN54W

hoher Schalldruckpegel
extrem flache Bauweise
WAGO 221 Anschlussklemme

Deckeneinbau-Lautsprecher mit hochwertigem PET-Kunststoffberührungsschutz für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Beschreibung
Datenblatt
Diagramm
Zubehör
Downloads

Der 6W starke Lautsprecher ist mit einem 165mm Breitband-Lautsprecher und einem 100V-Übertrager mit 3 Leistungsanpassungen ausgestattet. Die kunststoffbeschichte Metallausführung ähnlich RAL 9016 garantiert nachhaltige Stabilität. Dank einem innovativen Luftströmungssystem, bietet der DL-E Klangeigenschaften, die einem herkömmlichen Basslautsprecher zugeschrieben werden. Eine extrem flache Bauweise ermöglicht eine geringe Einbautiefe von nur 70mm, mit unter 1 kg Produktgewicht. Für zusätzliche Betriebssicherheit sorgt die Feuchtigkeitsimprägnierung des Lautsprechers. Schneller und komfortabler Anschluss des Lautsprechers per WAGO 221 Anschlussklemme.

Der Lautsprecher ist außerdem mit der Schutzklasse IP 21C gegen die Risiken von Umwelteinflüssen gesichert. Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Dank sehr geringer Einbautiefe, besonders für Installationen mit limitierten Einbaumaßen passend. Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis erhältlich.

Der innovative PET-Kunststoffberührungsschutz ist in der Lieferung des Lautsprechers enthalten und durch ein Europäisches Patent geschützt (Veröffentlichungsnummer 2768238).

Dieser Lautsprecher ist für eine Deckenstärke von ca. 3-45 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evt. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

Artikel Nr.:	20132653-W
Produkt	DL-E 06-165/T-EN54W
Nennbelastbarkeit	6/3/1,5 W
Impedanz (100V)	1667/3333/6667 ohm
Übertragungsbereich	300 - 19.300 Hz
Frequenzgang	70 - 23.500 Hz
Schalldruckpegel 1W/1m, peak	100,2 dB
Schalldruckpegel 1W/4m, peak	88,2 dB
Schalldruckpegel Pmax/4m, peak	95,9 dB
Empfindlichkeit EN 54-24, 1W/4m	78 dB
Öffnungswinkel -6dB, 500Hz	180°
Öffnungswinkel -6dB, 1KHz	180°
Öffnungswinkel -6dB, 2KHz	135°
Öffnungswinkel -6dB, 4KHz	60°
Anschluss	WAGO 221 Anschlussklemme
Klemmen Durchmesser	2,3 mm
Maximale Kabeldurchführung	4mm²
Temperaturfestigkeit	-10 / +55 °C

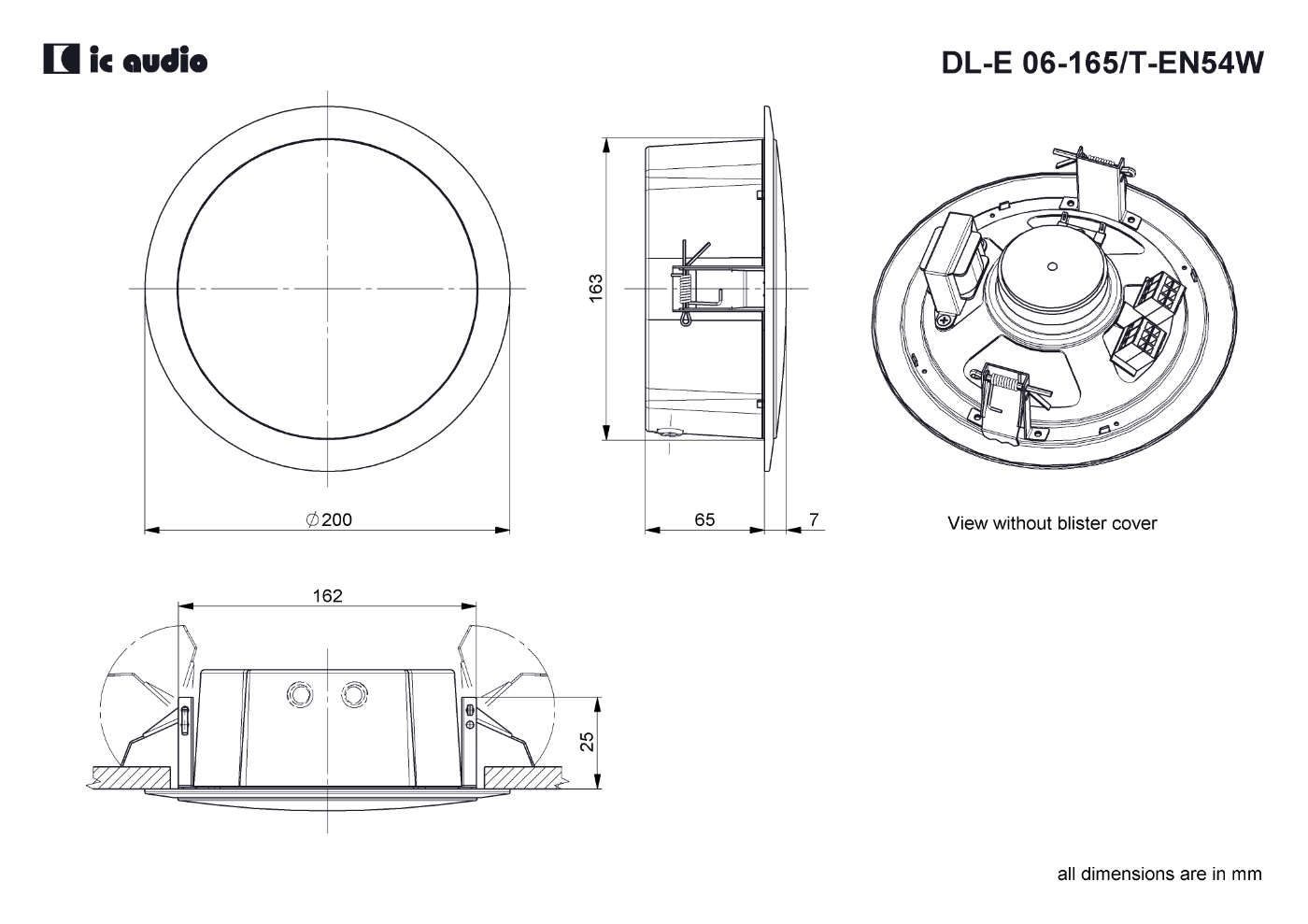

Maße	195x76 mm
Deckenausschnitt	166 mm
IP Schutzklasse	IP21
Gewicht (netto)	0,60 kg
Farbe	RAL 9016
Befestigung	Federschnappverschluss
Verpackungseinheit	12
Ref. Nr.	012-13
ID-Code	SAA-LS12
Zertifizierungsnummer	1438-CPR-0997
CE Jahr	24

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern. RoHS konform (2011/65/EU) Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
