EN 54-24 WAGO

DL-A 10-200/T-EN54W

Artikel Nr. : 20102196-W

10/6/3/1,5 W Typ A -10 / +55 C°

Aufbau-Lautsprecher mit Metall-Rückwand für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Nennbelastbarkeit

10/6/3/1,5 W

Chassis ø

200 mm

Gehäuse

Metall

IP Schutzklasse

IP21

Anschluss

WAGO 221 Anschlussklemme

Der 10W starke Lautsprecher ist mit einem 200mm Breitband-Lautsprecher-Chassis und einem 100V-Übertrager mit 4 Leistungsanpassungen ausgestattet. Die kunststoffbeschichtete, schlagfeste Metallausführung mit Lochgitterabdeckung in RAL 9010 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgt die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis. Schneller und komfortabler Anschluss des Lautsprechers per WAGO 221 Anschlussklemme.

Flaches und formschönes Design für unauffällige Installationen, das dank einer Metallrückwand ohne störenden »Kragen« auskommt.

Der Lautsprecher ist außerdem mit der Schutzklasse IP 21C gegen die Risiken von Umwelteinflüssen gesichert.

Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

Schnelle und unkomplizierte Montage per Verschraubung der Metall-Rückwand. Sonderlackierung des Lautsprechers in 4-stelliger RAL- oder NCS-Farbe gegen Aufpreis möglich.

Produkt

DL-A 10-200/T-EN54W

Artikel Nr.

20102196-W

Produkt	DL-A 10-200/T-EN54W
Artikel Nr.	20102196-W

Akustik

Nennbelastbarkeit

10/6/3/1,5 W

Impedanz (100V)

1000/1667/3333/6667 ohm

Chassis ø

200 mm

Übertragungsbereich

275 - 19.100 Hz

Frequenzgang

200 - 24.000 Hz

Schalldruckpegel 1W/1m, peak

101,6 dB

Schalldruckpegel 1W/4m, peak

89,6 dB

Schalldruckpegel Pmax/4m, peak

99,6 dB

Schalldruckpegel IEC268-5, 1W/1m

95,0 dB

Schalldruckpegel IEC268-5, Pmax/1m

105,0 dB

Empfindlichkeit EN54-24, 1W/1m

95,0 dB

Empfindlichkeit EN54-24, 1W/4m

83,0 dB

Öffnungswinkel -6dB, 500Hz

h/v 180°

Öffnungswinkel -6dB, 1KHz

h/v 170°

Öffnungswinkel -6dB, 2KHz

h/v 90°

Öffnungswinkel -6dB, 4KHz

h/v 50°

Nennbelastbarkeit	10/6/3/1,5 W
Impedanz (100V)	1000/1667/3333/6667 ohm
Chassis ø	200 mm
Übertragungsbereich	275 - 19.100 Hz
Frequenzgang	200 - 24.000 Hz
Schalldruckpegel 1W/1m, peak	101,6 dB
Schalldruckpegel 1W/4m, peak	89,6 dB
Schalldruckpegel Pmax/4m, peak	99,6 dB
Schalldruckpegel IEC268-5, 1W/1m	95,0 dB
Schalldruckpegel IEC268-5, Pmax/1m	105,0 dB
Empfindlichkeit EN54-24, 1W/1m	95,0 dB
Empfindlichkeit EN54-24, 1W/4m	83,0 dB
Öffnungswinkel -6dB, 500Hz	h/v 180°
Öffnungswinkel -6dB, 1KHz	h/v 170°
Öffnungswinkel -6dB, 2KHz	h/v 90°
Öffnungswinkel -6dB, 4KHz	h/v 50°

Anschluss und Gehäuse

Anschluss

WAGO 221 Anschlussklemme

Klemmen Durchmesser

3,2 mm

Maximale Kabeldurchführung

8 mm²

Temperaturfestigkeit

-10 / +55 C°

Typ A/B

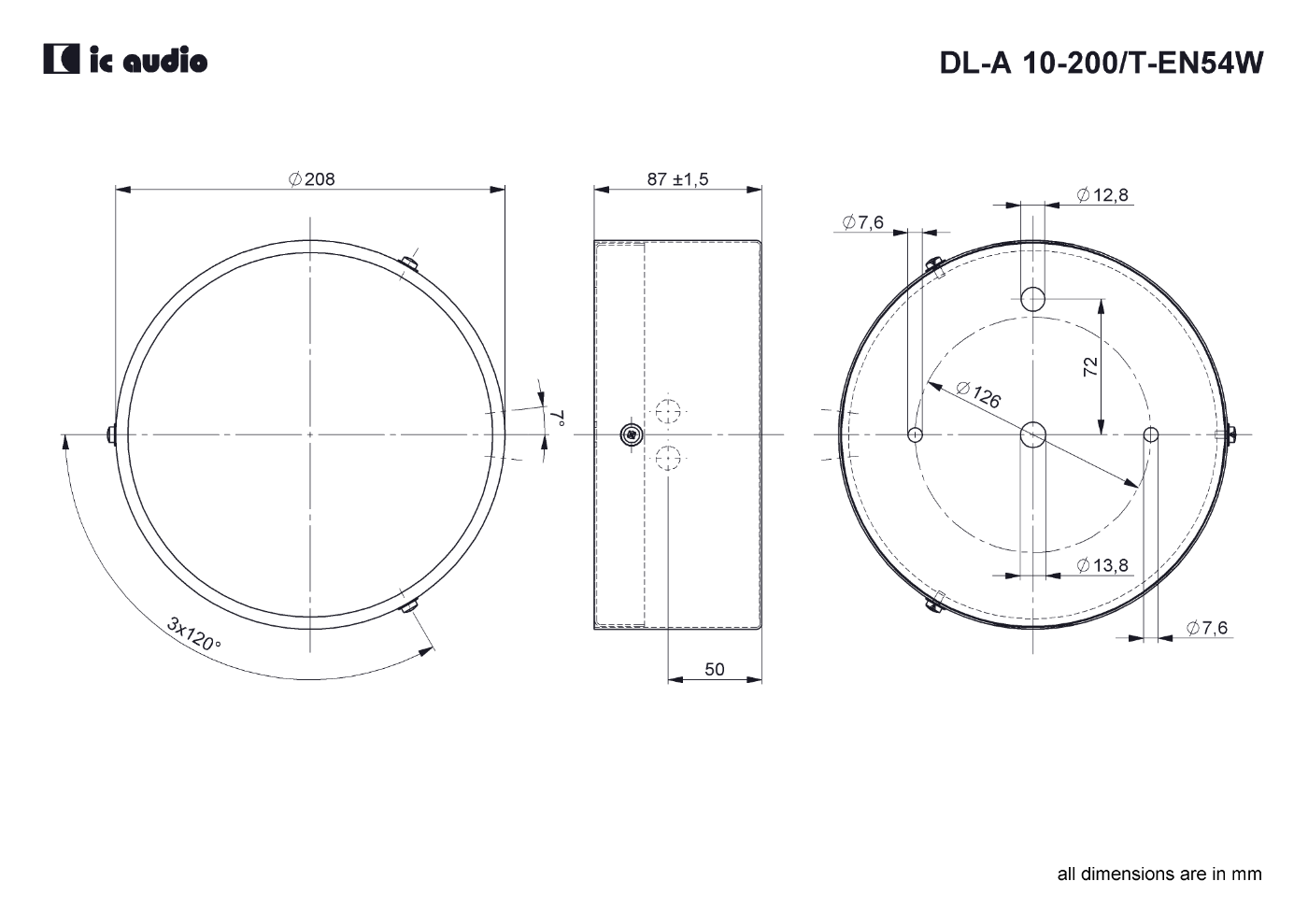

Maße

210x80 mm

Gewicht (netto)

1,69 kg

Max. Kabelquerschnitt Durchschleifen

2x2 mm²

Gehäuse

Metall

Farbe

RAL 9010

Befestigung

Schrauben

IP Schutzklasse

IP21

Anschluss	WAGO 221 Anschlussklemme
Klemmen Durchmesser	3,2 mm
Maximale Kabeldurchführung	8 mm²
Temperaturfestigkeit	-10 / +55 C°
Typ A/B	A
Maße	210x80 mm
Gewicht (netto)	1,69 kg
Max. Kabelquerschnitt Durchschleifen	2x2 mm²
Gehäuse	Metall
Farbe	RAL 9010
Befestigung	Schrauben
IP Schutzklasse	IP21

Zertifizierung

Ref. Nr.

004-13

ID-Code

SAA-LS04

Zertifizierungsnummer

1438-CPR-0232

Ref. Nr.	004-13
ID-Code	SAA-LS04
Zertifizierungsnummer	1438-CPR-0232

Eigenschaften

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
