Marine

DK -SF 15/T-PG MED

Artikel Nr. : 20258790

15/7,5/3,75/1,9 (20) W -25 / +70 C°

Wetterfester Druckkammer-Lautsprecher für Schiffsanwendungen, zertifiziert gemäß MED/1.44b, geeignet für anspruchsvolle Umgebungsbedingungen im maritimen Einsatz.

Nennbelastbarkeit

15/7,5/3,75/1,9 (20) W

Gehäuse

ABS

IP Schutzklasse

IP66

Anschluss

Keramikklemme

Der MED/1.44b zertifizierte 15W Lautsprecher ist mit einem 100V-Übertrager mit 4 Leistungsanpassungen ausgestattet; auch der niederohmige Betrieb (mit 20 Ohm) ist möglich. Das schlagzähe & UV-beständige ABS-Gehäuse nach UL94V0 in RAL 7035 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgen die integrierte Keramikklemme und Thermosicherung.

Der Lautsprecher ist außerdem mit der hohen Schutzklasse IP 66 gegen die Risiken von Umwelteinflüssen gesichert.

Die PG11-Kabeldurchführungen an der Rückseite des Lautsprechers ermöglichen einen schnellen und unkomplizierten Anschluss.

Im Lieferumfang enthalten sind eine U-förmige V4A-Universalhalterung und V4A-Schrauben für eine flexible Montage.

Der robuste Lautsprecher eignet sich perfekt für die anspruchsvollen Umgebungsbedingungen in maritimen Anwendungen.

Produkt

DK -SF 15/T-PG MED

Artikel Nr.

20258790

Produkt	DK -SF 15/T-PG MED
Artikel Nr.	20258790

Akustik

Nennbelastbarkeit

15/7,5/3,75/1,9 (20) W

Impedanz (100V)

666/1333/2667/5384 ohm

Übertragungsbereich

677 - 5.400 Hz

Frequenzgang

300 - 13.800 Hz

Schalldruckpegel 1W/1m, peak

108,5 dB

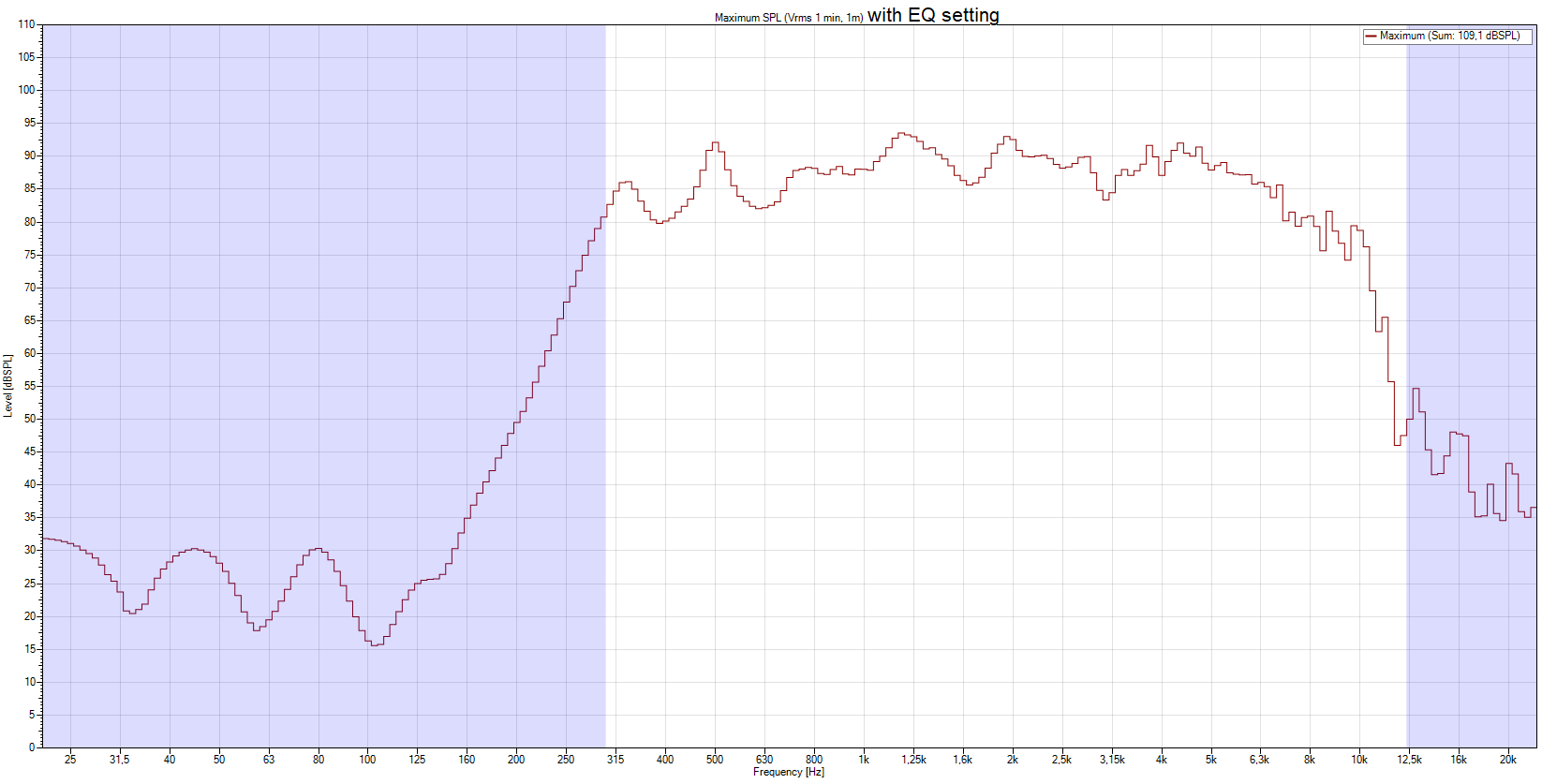

Schalldruckpegel Pmax/1m, peak

119,7 dB

Schalldruckpegel 1W/4m, peak

96,5 dB

Schalldruckpegel Pmax/4m, peak

108,2 dB

Schalldruckpegel IEC268-5, Pmax/1m

106,8 dB

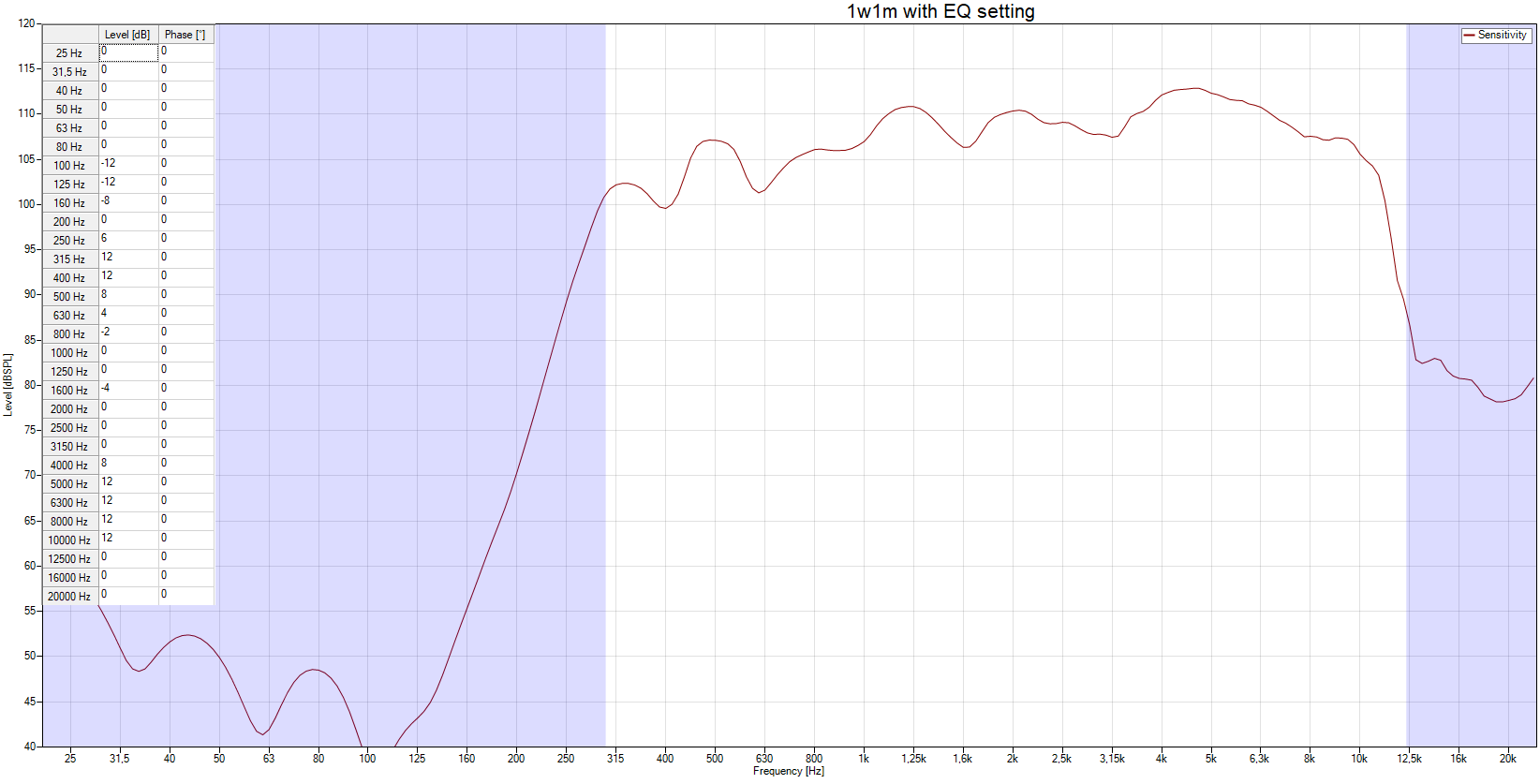

Empfindlichkeit IEC268-5, 1W/1m

95,3 dB

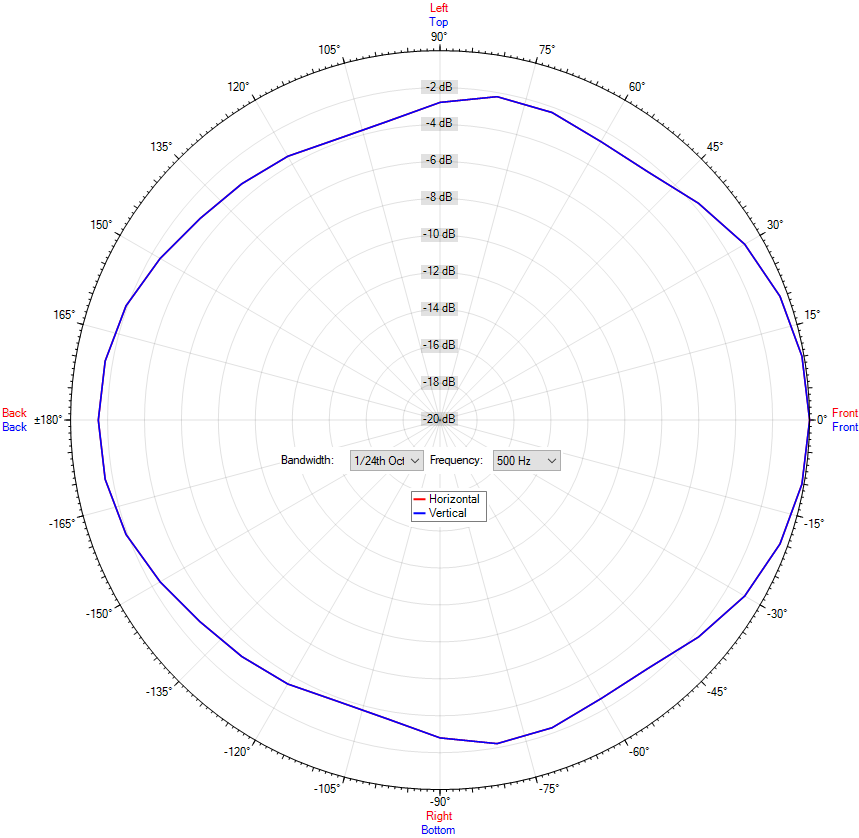

Öffnungswinkel -6dB, 500Hz

h/v 360°

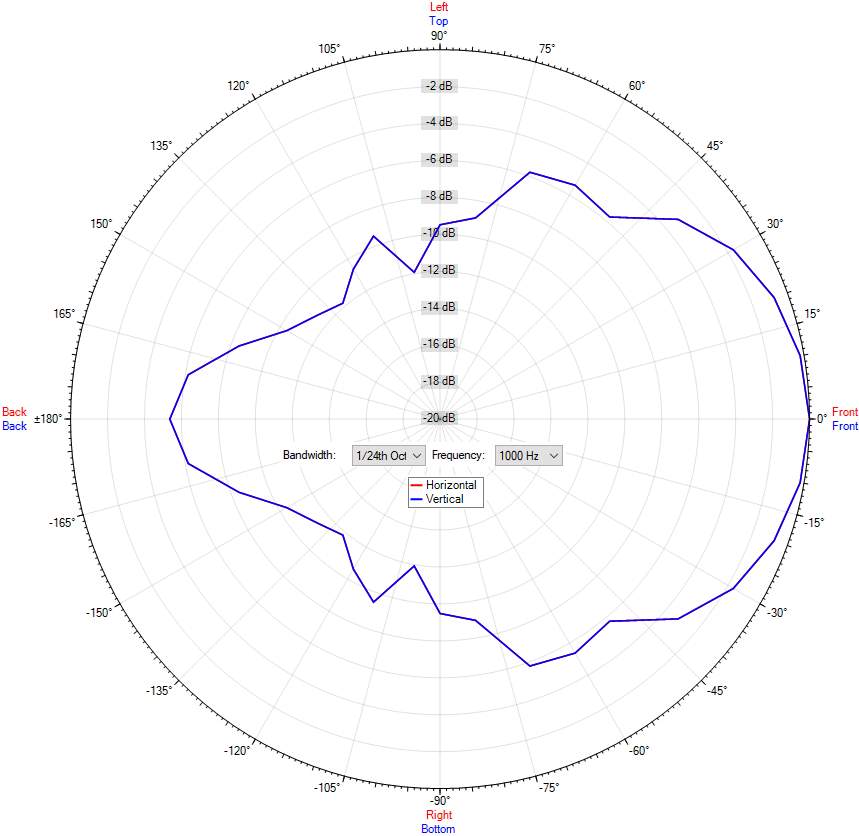

Öffnungswinkel -6dB, 1KHz

h/v 110°

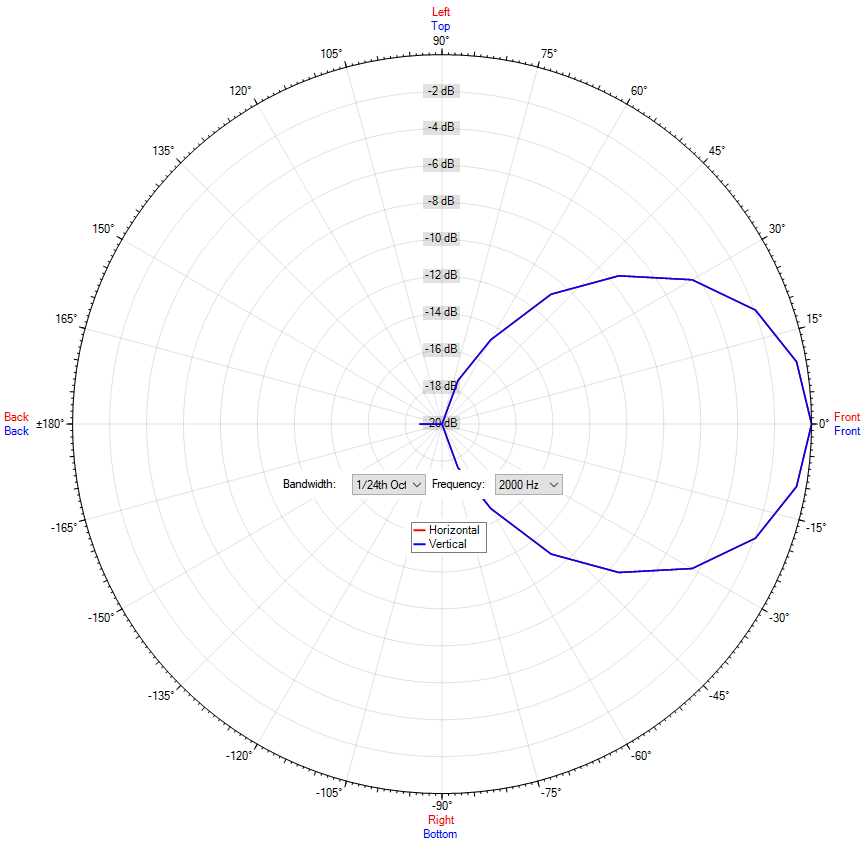

Öffnungswinkel -6dB, 2KHz

h/v 70°

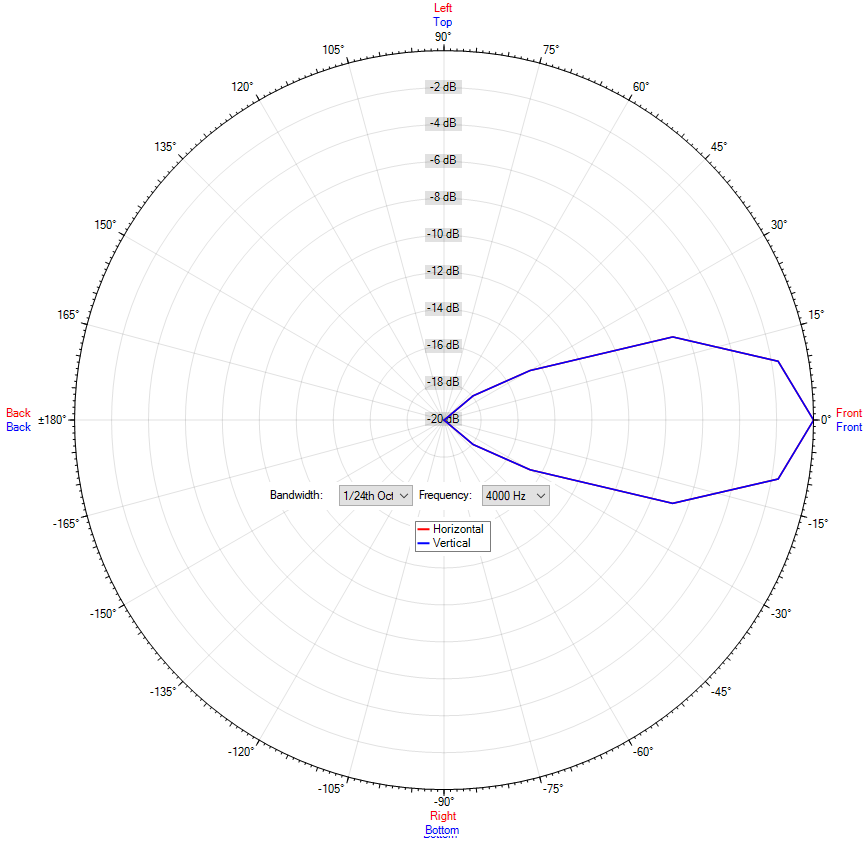

Öffnungswinkel -6dB, 4KHz

h/v 40°

Nennbelastbarkeit	15/7,5/3,75/1,9 (20) W
Impedanz (100V)	666/1333/2667/5384 ohm
Übertragungsbereich	677 - 5.400 Hz
Frequenzgang	300 - 13.800 Hz
Schalldruckpegel 1W/1m, peak	108,5 dB
Schalldruckpegel Pmax/1m, peak	119,7 dB
Schalldruckpegel 1W/4m, peak	96,5 dB
Schalldruckpegel Pmax/4m, peak	108,2 dB
Schalldruckpegel IEC268-5, Pmax/1m	106,8 dB
Empfindlichkeit IEC268-5, 1W/1m	95,3 dB
Öffnungswinkel -6dB, 500Hz	h/v 360°
Öffnungswinkel -6dB, 1KHz	h/v 110°
Öffnungswinkel -6dB, 2KHz	h/v 70°
Öffnungswinkel -6dB, 4KHz	h/v 40°

Anschluss und Gehäuse

Anschluss

Keramikklemme

Klemmen Durchmesser

3,2 mm

Maximale Kabeldurchführung

8mm²

Temperaturfestigkeit

-25 / +70 C°

Klassifizierung

exposed

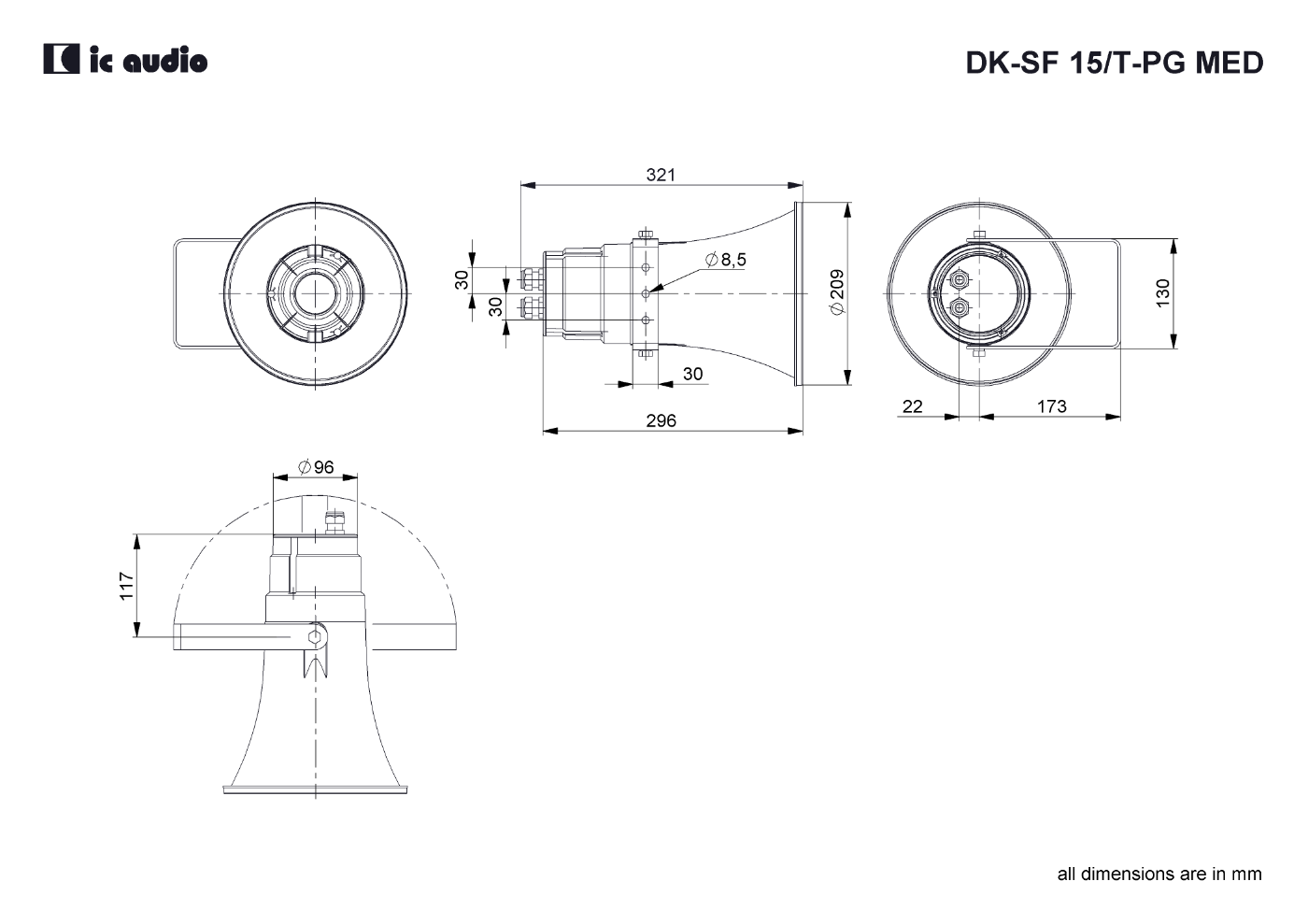

Maße

209x321 mm

Gewicht (netto)

2,08 kg

Max. Kabelquerschnitt Durchschleifen

2x2mm²

Gehäuse

ABS

Farbe

RAL 7035

Befestigung

Montagebügel

IP Schutzklasse

IP66

Anschluss	Keramikklemme
Klemmen Durchmesser	3,2 mm
Maximale Kabeldurchführung	8mm²
Temperaturfestigkeit	-25 / +70 C°
Klassifizierung	exposed
Maße	209x321 mm
Gewicht (netto)	2,08 kg
Max. Kabelquerschnitt Durchschleifen	2x2mm²
Gehäuse	ABS
Farbe	RAL 7035
Befestigung	Montagebügel
IP Schutzklasse	IP66

Zertifizierung

Zertifizierungsnummer

MEDB0000AMS

Zertifizierungsnummer

MEDB0000AMS

Eigenschaften

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
