Wand-Unterputz-Lautsprecher mit schwarzem ABS-Kunststoff-Unterputzgehäuse für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Wand-Unterputz-Lautsprecher mit schwarzem ABS-Kunststoff-Unterputzgehäuse für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden. Der WU-AB 06-100/T-EN54 ist mit zwei voneinander unabhängigen Lautsprechern und 100-Volt-Ausgangsübertragern konstruiert und ermöglicht die kostengünstige Versorgung über zwei getrennte (A/B-) Leitungen. Bei Ausfall einer Leitung wird durch die Lautsprecher-Redundanz der Bereich weiterhin dauerhaft beschallt. Bei jeder Installations-Position ist sowohl die A- als auch die B-Linie vorhanden und vermeidet damit eine Ausfallsituation.

Der 2 x 6W starke Lautsprecher ist mit zwei Breitband-Lautsprecher und zwei 100V-Übertragern mit 3 Leistungsanpassungen ausgestattet. Für zusätzliche Betriebssicherheit sorgen die integrierte 2x2-polige-Keramikklemme und Thermosicherungen, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis. Der Lautsprecher ist außerdem mit der Schutzklasse IP 21C gegen die Risiken von Umwelteinflüssen gesichert.

Die Anschlusskabel können per 2 Gummidurchführungen an jeder Seite im Unterputzgehäuse dem Lautsprecher zugeführt werden. Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8. Schnelle und unkomplizierte Montage per Schrauben.

Artikel Nr.: 20142913
ProduktWU-AB 06-100/T-EN54
Nennbelastbarkeit 2x6/3/1,5 W
Impedanz (100V) 2 x 1667/3333/6667 ohm
Information Übertragungsbereich 126 - 12.300 Hz (single)
139 - 12.200 Hz (double)
Information Frequenzgang 93 - 15.400 Hz (single)
106 - 15.400 Hz(double)
Information Schalldruckpegel 1W/1m, peak 95,7 dB (single)
101,6 dB (double)
Information Schalldruckpegel 1W/4m, peak 83,7 dB (single)
89,6 dB (double)
Information Schalldruckpegel Pmax/4m, peak 91,4 dB (single)
97,3 dB (double)
Schalldruckpegel IEC268-5, 1W/1m 89,0 dB (single)
92,0 dB (double)
Schalldruckpegel EN54-24, Pmax/4m 84,0 dB (single)
90,0 dB (double)
Information Empfindlichkeit EN54-24, 1W/1m 89,0 dB (single)
92,0 dB (double)
Information Empfindlichkeit EN 54-24, 1W/4m 77,0 dB (single)
80,0 dB (double)
Öffnungswinkel -6dB, 500Hz single h/v 180°/ 175°
double h/v 180°/175°
Öffnungswinkel -6dB, 1KHz single h/v 160°
double h/v 160°/150°
Öffnungswinkel -6dB, 2KHz single h/v 160°/150°
double h/v 100°/75°
Öffnungswinkel -6dB, 4KHz single h/v 120°/60°
double h/v 40°/35°
Kabelschuh yes
Anschluss 2-polige Keramikklemme
Temperaturfestigkeit -10 / +55 °C
Maße 255 x 194,5 x 87 mm
Typ A/B A
IP Schutzklasse IP21
Gewicht (netto) 1,57 kg
Farbe weiß
Befestigung Schrauben
Verpackungseinheit 8
Ref. Nr. 009-15
ID-Code SAA-LS09
Zertifizierungsnummer 1438-CPR-0270
CE Jahr 15
Unterputzmontage BS5839 EN 54-24 UV bestaendig Drahtschutz Schlagfest Messdaten IP21
ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.

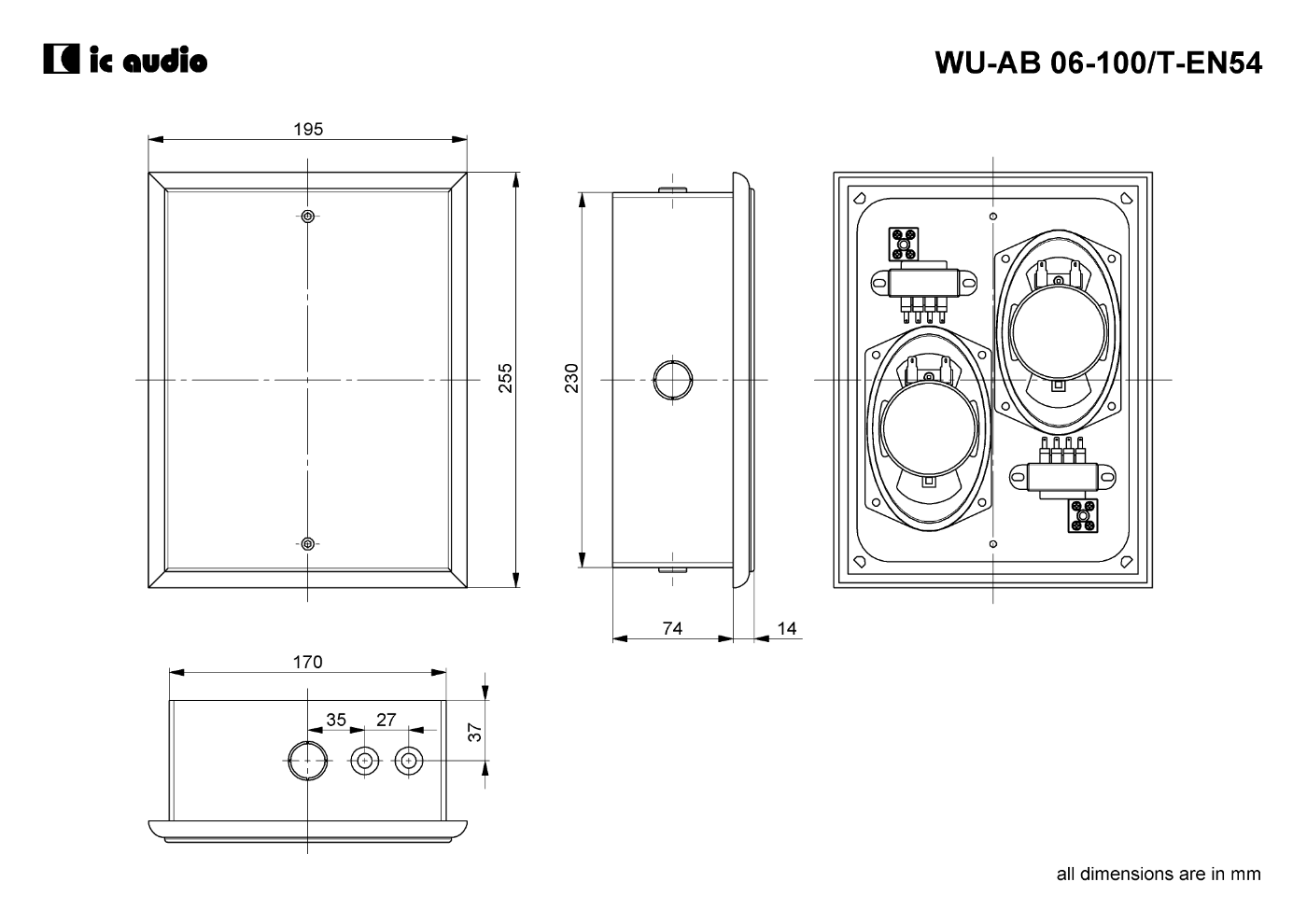

Technische Zeichnung
Empfindlichkeit
Maximalpegel
WU-AB 06-100/T-EN54
Isobar horizontal
WU-AB 06-100/T-EN54
Isobar vertikal
WU-AB 06-100/T-EN54
Polardiagramm 500Hz
WU-AB 06-100/T-EN54
Polardiagramm 1000Hz
WU-AB 06-100/T-EN54
Polardiagramm 2000Hz
WU-AB 06-100/T-EN54
Polardiagramm 4000Hz
WU-AB 06-100/T-EN54
Polardiagramm 8000Hz
