DL-E-AB 06-100/T-EN54 safe

hoher Schalldruckpegel
extrem flache Bauweise
schnelle Montage

A/B-Linien-Deckeneinbau-Lautsprecher mit hochwertigem Kunststoffberührungsschutz für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Beschreibung
Datenblatt
Diagramm
Zubehör
Downloads

A/B-Linien-Deckeneinbau-Lautsprecher mit hochwertigem Kunststoffberührungsschutz für Sprachalarmierung, EN 54-24 zertifiziert, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Der 2x6W starke Lautsprecher ist mit zwei Breitband-Lautsprechern und zwei 100V-Übertragern mit 3 Leistungsanpassungen ausgestattet. Die kunststoffbeschichte Metallausführung, in RAL 9016, garantiert nachhaltige Stabilität. Eine extrem flache Bauweise ermöglicht eine geringe Einbautiefe. Für zusätzliche Betriebssicherheit sorgen die integrierten Keramikklemmen und Thermosicherungen, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis. Der Lautsprecher ist außerdem mit der Schutzklasse IP 21C gegen die Risiken von Umwelteinflüssen gesichert.

Schnelle und unkomplizierte Montage per Federschnappverschluss mit kurzem Spannweg. Dank sehr geringer Einbautiefe, besonders für Installationen mit limitierten Einbaumaßen passend. Dieser Lautsprecher ist für eine Deckenstärke von ca. 3-45 mm geeignet. Unsere Angabe bezieht sich in erster Linie auf Feststoff-Decken, bei weichen Deckenmaterialien sind evt. höhere Deckenstärken notwendig. Mitunter führen auch stärkere Kabel und weitere Einbauten zu Veränderungen der maßgeblichen Rahmenbedingungen. Hinsichtlich der Vielzahl der Materialien und Hersteller, empfehlen wir daher den Einbau eines Musters in das vorgesehene Deckenmaterial, um ein optimales Ergebnis zu erzielen.

Artikel Nr.:	20142905
Produkt	DL-E-AB 06-100/T-EN54 safe
Nennbelastbarkeit	2x6/3/1,5 W
Impedanz (100V)	2 x 1667/3333/6667 ohm
Übertragungsbereich	103 - 20.100 Hz (single) 107 - 19.600 Hz (double)
Frequenzgang	96 - 23.300 Hz (single) 101 - 22.900 Hz(double)
Schalldruckpegel 1W/1m, peak	88,0 dB (single) 94,0 dB (double)
Schalldruckpegel 1W/4m, peak	76,0 dB (single) 82,0 dB (double)
Schalldruckpegel Pmax/4m, peak	83 dB (single) 89 dB (double)
Schalldruckpegel IEC268-5, 1W/1m	85,0 dB (single) 89,0 dB (double)
Schalldruckpegel EN54-24, Pmax/4m	83,0 dB (single) 88,0 dB (double)
Empfindlichkeit EN54-24, 1W/1m	85,0 dB (single) 89,0 dB (double)
Empfindlichkeit EN 54-24, 1W/4m	73,0 dB (single) 77,0 dB (double)
Öffnungswinkel -6dB, 500Hz	single h/v 180° double h/v 180°
Öffnungswinkel -6dB, 1KHz	single h/v 180° double h/v 180°
Öffnungswinkel -6dB, 2KHz	single h/v 180° double h/v 77°/137°
Öffnungswinkel -6dB, 4KHz	single h/v 150°/100° double h/v 33°/90°
Kabelschuh	yes
Anschluss	2-polige Keramikklemme
Temperaturfestigkeit	-10 / +55 °C

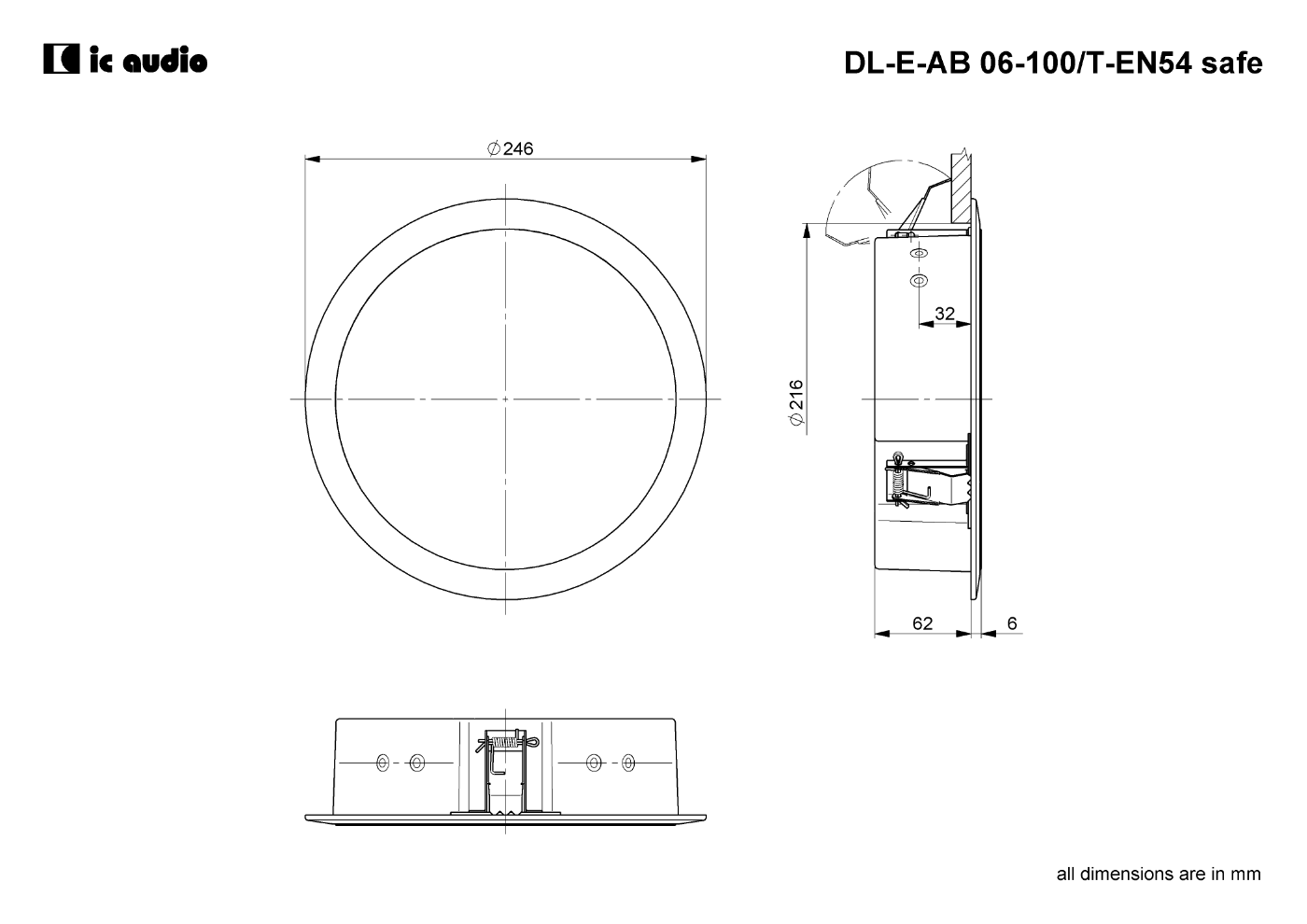

Maße	246x66 mm
Deckenausschnitt	218 mm
Typ A/B	A
IP Schutzklasse	IP21
Gewicht (netto)	1,10 kg
Farbe	RAL 9016
Befestigung	Federschnappverschluss
Verpackungseinheit	8
Ref. Nr.	006-13
ID-Code	SAA-LS06
Zertifizierungsnummer	1438-CPR-0997
CE Jahr	24

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern. RoHS konform (2011/65/EU) Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
