DS 100/T plus white-EN54 Line Array

Waveguide Technologie

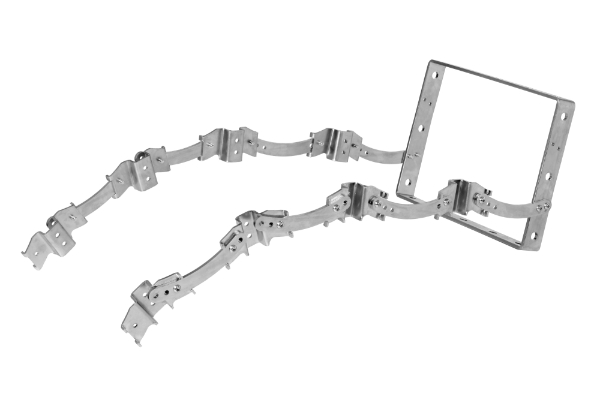

Flexible Stahlhalterung
IP66

Line-Array mit 4 Lautsprechern für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Musik mit sehr guter Klangqualität in Außenbereichen.

Beschreibung
Datenblatt
Diagramm
Zubehör
Downloads

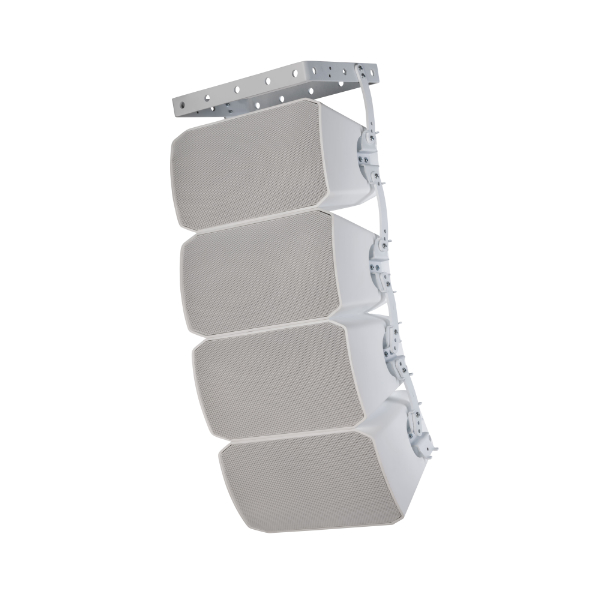

Das DS 100/T plus-EN54-Line Array bringt die Stärken des DS 100/T plus-EN54 in ein Lautsprechersystem, welches bei exzellenter Sprachverständlichkeit, zertifiziert nach EN54-24, noch größere Bereiche beschallt. Das kompakte Line Array besteht aus 4 vormontierten Modulen in einer Stahlhalterung, welche sich zueinander jeweils in 3 vertikalen Schritten von 0, 5, 10 und 15 Grad einstellen lassen. Damit ist es indoor wie outdoor an alle akustischen Herausforderungen anpassbar, und dabei dank IP66-Schutzklasse wetterfest. Ein Sicherungsseil ist im Lieferumfang enthalten.

Das ansprechende Design im schlagfesten ABS-Gehäuse mit Aluminiumgitter ist in weiß erhältlich. Ausgestattet ist jeder der 100W Lautsprecher mit zwei 4"-Performance Mid-Bass-Woofern, einem 2-Wege-Bassreflexsystem und einem Hochleistungs-Hochtöner inklusive Waveguide in D’Appolito-Anordnung.

Ein Hochtonschalter sorgt für einen Boost von 4dB für eine mögliche Klang-Korrektur bei wand- und deckennaher Installation. Jeder Lautsprecher bietet 4 verschiedene 100V Leistungsanpassungen, ein niederohmiger Betrieb ist ebenfalls möglich. Der Anschluss erfolgt über Schraubklemmen für Kabelquerschnitte bis 4 mm², die Zuleitung in das Gehäuse über eine PG11-Kabelverschraubung in der Abdeckplatte.

Diese Lautsprecher sind auch einzeln inklusive Halterung erhältlich.

Artikel Nr.:	20217322
Produkt	DS 100/T plus white-EN54 Line Array
Nennbelastbarkeit	4x 100/50 /25 W
Impedanz (100V)	4x 100/200 /400/ or 1x4 ohm
Übertragungsbereich	56 - 20.500 Hz (Tweeter 0dB)
Frequenzgang	50 - 22.000 Hz (Tweeter 0dB)
Schalldruckpegel 1W/1m, peak	100 dB / 104 dB (Tweeter +4dB)
Schalldruckpegel 1W/4m, peak	88 dB / 92 dB (Tweeter +4dB)
Schalldruckpegel Pmax/4m, peak	114 dB / 116 dB (Tweeter +4dB)
Schalldruckpegel IEC268-5, 1W/1m	97 dB
Schalldruckpegel EN54-24, Pmax/4m	107,5 dB
Empfindlichkeit EN54-24, 1W/1m	92 dB
Empfindlichkeit EN 54-24, 1W/4m	80 dB
Öffnungswinkel -6dB, 500Hz	182° (h) 62° (v)
Öffnungswinkel -6dB, 1KHz	78° (h) 30° (v)
Öffnungswinkel -6dB, 2KHz	82° (h) 11° (v)
Öffnungswinkel -6dB, 4KHz	175° (h) 10° (v)
Anschluss	Schraubklemme
Klemmen Durchmesser	2,3 mm
Maximale Kabeldurchführung	4 mm²
Maße	0°: 341x852x274 / 45°: 341x765x430
Typ A/B	B
IP Schutzklasse	IP66
Gewicht (netto)	30 kg
Farbe	weiß
Befestigung	Montagebügel
Ref. Nr.	021-09
ID-Code	SAA-LS26
Zertifizierungsnummer	1438-CPR-0983
CE Jahr	24

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern. RoHS konform (2011/65/EU) Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
