EN 54-24

DK-MH 30/T plus-EN54

Artikel Nr.: : 20102232

30/15/7,5/3,75 W Typ B -25 / +70 C°

Wetterfestes 2-Wege-Musikhorn für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für industriellen Einsatz, mit hohem Schalldruck bei sehr guter Musikqulität in Innen- und Außenbereichen.

Nennbelastbarkeit

30/15/7,5/3,75 W

Gehäuse

ABS

IP Schutzklasse

IP66

Anschluss

Keramikklemme

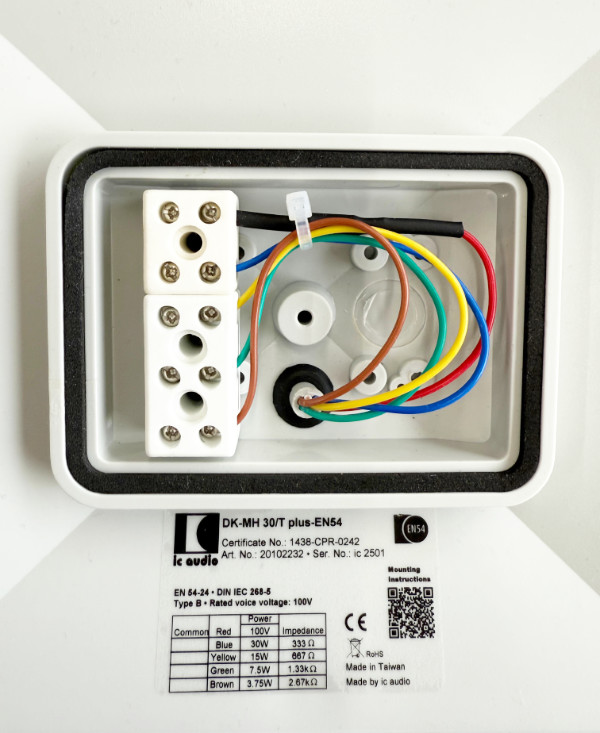

Der 30W starke 2-Wege Lautsprecher ist mit einem 100V-Übertrager mit 4 Leistungsanpassungen ausgestattet. Das schlagzähe und UV-beständige ABS-Gehäuse in RAL 7035 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgen die integrierte Keramikklemme und Thermosicherung.

Der Lautsprecher ist außerdem mit der hohen Schutzklasse IP 66 gegen die Risiken von Umwelteinflüssen gesichert. Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

Montage per rostfreier Aluminium-Universalhalterung. Optional erhalten Sie eine Masthalterung (MB) für ca. 90-200 mm Mastdurchmesser.

Produkt

DK-MH 30/T plus-EN54

Artikel Nr.:

20102232

Produkt	DK-MH 30/T plus-EN54
Artikel Nr.:	20102232

Akustik

Nennbelastbarkeit

30/15/7,5/3,75 W

Impedanz (100V)

333/667/1333/2670 ohm

Übertragungsbereich

237 - 21.100 Hz

Frequenzgang

65 - 24.000 Hz

Schalldruckpegel 1W/1m, peak

101,8 dB

Schalldruckpegel 1W/4m, peak

89,8 dB

Schalldruckpegel Pmax/4m, peak

104,5 dB

Empfindlichkeit EN54-24, 1W/1m

98,1 dB

Empfindlichkeit EN54-24, 1W/4m

86,0 dB

Öffnungswinkel -6dB, 500Hz

190° (h)
205° (v)

Öffnungswinkel -6dB, 1KHz

70 °(h)
90° (v)

Öffnungswinkel -6dB, 2KHz

85° (h)
90° (v)

Öffnungswinkel -6dB, 4KHz

80° (h)
110° (v)

Nennbelastbarkeit	30/15/7,5/3,75 W
Impedanz (100V)	333/667/1333/2670 ohm
Übertragungsbereich	237 - 21.100 Hz
Frequenzgang	65 - 24.000 Hz
Schalldruckpegel 1W/1m, peak	101,8 dB
Schalldruckpegel 1W/4m, peak	89,8 dB
Schalldruckpegel Pmax/4m, peak	104,5 dB
Empfindlichkeit EN54-24, 1W/1m	98,1 dB
Empfindlichkeit EN54-24, 1W/4m	86,0 dB
Öffnungswinkel -6dB, 500Hz	190° (h) 205° (v)
Öffnungswinkel -6dB, 1KHz	70 °(h) 90° (v)
Öffnungswinkel -6dB, 2KHz	85° (h) 90° (v)
Öffnungswinkel -6dB, 4KHz	80° (h) 110° (v)

Anschluss und Gehäuse

Anschluss

Keramikklemme

Klemmen Durchmesser

3,2 mm

Maximale Kabeldurchführung

8 mm²

Temperaturfestigkeit

-25 / +70 C°

Maße

370x255x291 mm

Typ A/B

Gewicht (netto)

4,9kg

Gehäuse

ABS

Farbe

RAL 7035

Befestigung

Montagebügel

IP Schutzklasse

IP66

Anschluss	Keramikklemme
Klemmen Durchmesser	3,2 mm
Maximale Kabeldurchführung	8 mm²
Temperaturfestigkeit	-25 / +70 C°
Maße	370x255x291 mm
Typ A/B	B
Gewicht (netto)	4,9kg
Gehäuse	ABS
Farbe	RAL 7035
Befestigung	Montagebügel
IP Schutzklasse	IP66

Zertifizierung

Ref. Nr.

003-13

ID-Code

SAA-LS03

Zertifizierungsnummer

1438-CPR-0242

Ref. Nr.	003-13
ID-Code	SAA-LS03
Zertifizierungsnummer	1438-CPR-0242

Eigenschaften

Die Messung der EN54 Druckkammerlautsprecher wurde unter der Verwendung eines Equalizers durchgeführt.

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
