EN 54-24

WA 06-165/T-EN54

Artikel Nr.: : 20102197

6/3/1,5 W Typ A -10 / +55 C°

Wand-Aufbau-Lautsprecher für Sprachalarmierung, zertifiziert gemäß EN 54-24, geeignet für Sprachdurchsagen und Hintergrundmusik mit sehr guter Tonqualität in Gebäuden.

Nennbelastbarkeit

6/3/1,5 W

Chassis ø

165 mm

Gehäuse

MDF

IP Schutzklasse

IP54

Anschluss

2-polige Keramikklemme

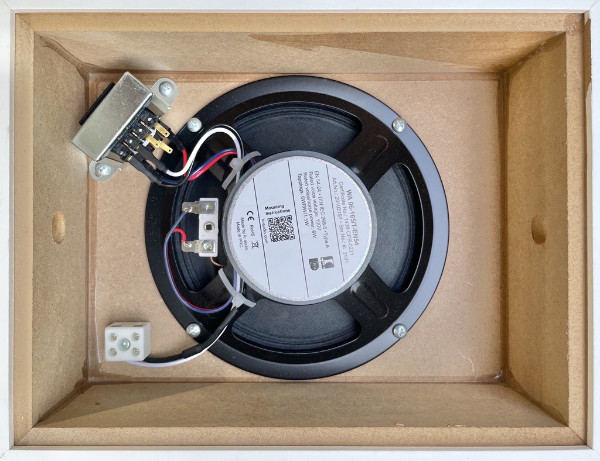

Der 6W starke Lautsprecher ist mit einem 165mm Breitband-Lautsprecher-Chassis und einem 100V-Übertrager mit 3 Leistungsanpassungen ausgestattet. Das hochverdichtete, schlagfeste MDF-Holzgehäuse in RAL 9010 ermöglicht einen resonanzarmen Klang. Eine robuste Lochgitterabdeckung aus Stahlblech gewährleistet durchgehende Stabilität. Für zusätzliche Betriebssicherheit sorgen die integrierte 2-polige-Keramikklemme und Thermosicherung, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis.

Der Lautsprecher ist außerdem mit der hohen Schutzklasse IP 54 gegen die Risiken von Umwelteinflüssen gesichert.

Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

Der bewährte Federschnappverschluss auf der Rückwand gewährleistet eine schnelle Wandmontage.

Produkt

WA 06-165/T-EN54

Artikel Nr.:

20102197

Produkt	WA 06-165/T-EN54
Artikel Nr.:	20102197

Akustik

Nennbelastbarkeit

6/3/1,5 W

Impedanz (100V)

1667/3333/6667 ohm

Chassis ø

165 mm

Übertragungsbereich

197 - 21.900 Hz

Frequenzgang

172 - 23.500 Hz

Schalldruckpegel 1W/1m, peak

100,6 dB

Schalldruckpegel 1W/4m, peak

88,6 dB

Schalldruckpegel Pmax/4m, peak

96,3 dB

Schalldruckpegel IEC268-5, 1W/1m

93,0 dB

Schalldruckpegel IEC268-5, Pmax/1m

100,8 dB

Empfindlichkeit EN54-24, 1W/1m

93,0 dB

Empfindlichkeit EN54-24, 1W/4m

81,0 dB

Öffnungswinkel -6dB, 500Hz

h=180° v=180°

Öffnungswinkel -6dB, 1KHz

h=160° v=160°

Öffnungswinkel -6dB, 2KHz

h=125° v=125°

Öffnungswinkel -6dB, 4KHz

h=89° v=89°

Nennbelastbarkeit	6/3/1,5 W
Impedanz (100V)	1667/3333/6667 ohm
Chassis ø	165 mm
Übertragungsbereich	197 - 21.900 Hz
Frequenzgang	172 - 23.500 Hz
Schalldruckpegel 1W/1m, peak	100,6 dB
Schalldruckpegel 1W/4m, peak	88,6 dB
Schalldruckpegel Pmax/4m, peak	96,3 dB
Schalldruckpegel IEC268-5, 1W/1m	93,0 dB
Schalldruckpegel IEC268-5, Pmax/1m	100,8 dB
Empfindlichkeit EN54-24, 1W/1m	93,0 dB
Empfindlichkeit EN54-24, 1W/4m	81,0 dB
Öffnungswinkel -6dB, 500Hz	h=180° v=180°
Öffnungswinkel -6dB, 1KHz	h=160° v=160°
Öffnungswinkel -6dB, 2KHz	h=125° v=125°
Öffnungswinkel -6dB, 4KHz	h=89° v=89°

Anschluss und Gehäuse

Anschluss

2-polige Keramikklemme

Klemmen Durchmesser

3,2 mm

Maximale Kabeldurchführung

8 mm²

Temperaturfestigkeit

-10 / +55 C°

Typ A/B

Maße

252x192x82 mm

Gewicht (netto)

1,95 kg

Gehäuse

MDF

Farbe

RAL 9010

Befestigung

Federschnappverschluss

IP Schutzklasse

IP54

Anschluss	2-polige Keramikklemme
Klemmen Durchmesser	3,2 mm
Maximale Kabeldurchführung	8 mm²
Temperaturfestigkeit	-10 / +55 C°
Typ A/B	A
Maße	252x192x82 mm
Gewicht (netto)	1,95 kg
Gehäuse	MDF
Farbe	RAL 9010
Befestigung	Federschnappverschluss
IP Schutzklasse	IP54

Zertifizierung

Ref. Nr.

007-13

ID-Code

SAA-LS07

Zertifizierungsnummer

1438-CPR-0231

Ref. Nr.	007-13
ID-Code	SAA-LS07
Zertifizierungsnummer	1438-CPR-0231

Eigenschaften

ic audio Lautsprecher sind gemäß der IEC Norm 60529 (Schutzarten durch Gehäuse) gegen das Eindringen von Fremdkörpern und Feuchtigkeit geprüft und klassifiziert. Die Klassifikation wird normgerecht durch einen festen Schlüssel gekennzeichnet. Dieser Schlüssel besteht aus den Buchstaben IP (International Protection) gefolgt von zwei Ziffern. Die erste Ziffer gibt den Schutzgrad gegen Staub an und die zweite Ziffer den Schutzgrad gegen Wasser. Bitte beachten Sie, dass die Prüfung der Produkte unter Laborbedingungen durchgeführt wurde und diese mitunter nicht mit den Bedingungen einer anderen Installationsumgebung 100%-ig vergleichbar sind. Dieser Schutz kann sich, abhängig von der Installationsumgebung, durch normale Abnutzung verringern.
RoHS konform (2011/65/EU)
Der angegebene IP-Schutzgrad, sowie der Temperaturbereich basieren jeweils auf ic audio Testergebnissen und nicht auf Testergebnissen von CNBOP-PIB, da im Rahmen der Zertifizierung nur die Mindestanforderungen für EN54-24 Konformität geprüft werden.
